Lazer Otomatik Özellik iletişim kutusuyla bir Ağ veri nesnesinden bir lazer Otomatik özellik çıkarabilirsiniz.
Bir Ağ veri nesnesinden lazer Otomatik Yüzey Noktalarının çıkarılmasıyla ilgili ayrıntılar için bkz. "Ağdan bir lazer Otomatik Yüzey Noktası çıkarma".
Ölçüm yordamınızda sadece bir Ağ varsa, PC-DMIS varsayılan olarak Ağı referans veri nesneniz kabul eder. Bir COP (veya birden fazla COP) ve bir veya daha fazla Ağ verisi nesnesi varsa, Prob Araç Kutusunun Özellik Çıkarma sekmesindeki Referans listesinden doğru referans veri nesnesini seçmeniz gerekir.
PC-DMIS, lazer Otomatik özelliğini bir Ağ veri nesnesinden çıkardığında, yatay ve dikey kırpma ile tanımlanan çıkarma bölgesi içindeki tüm üçgen köşeleri ilk olarak dikkate alır. Çıkarma bölgesi içine düşen noktaları görüntülemek için, Lazer Tarama Nitelikleri sekmesinde Ayrılmış noktaları göster/gizle düğmesini (
) tıklatın.
Özelliği ölçmek ve ölçülen noktalarını görüntülemek için Test düğmesini tıklatın.
Bir Ağ verisi nesnesinden çıkarılan özellik örnekleri

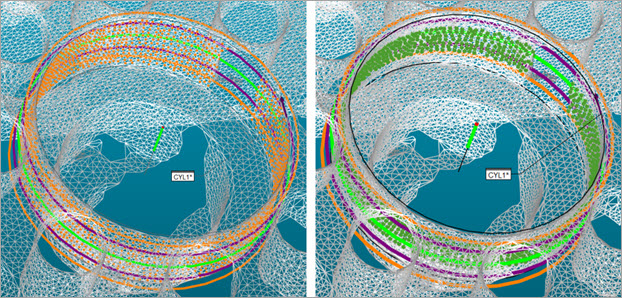

Bir ağ verisi nesnesinden çıkarılan Silindir Otomatik özelliği örneği

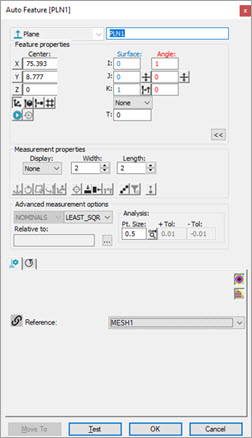

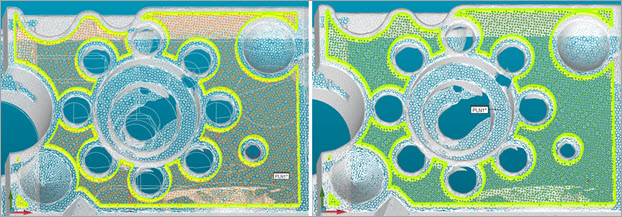

Bir ağ verisi nesnesinden çıkarılan Düzlem Otomatik özelliği örneği
Turuncu noktalar çıkarma bölgesi içinde bulunan ayrılmış noktaları gösterir.
Yeşil noktalar Test düğmesini tıklattığınızda PC-DMIS test işlemini gerçekleştirdikten sonra ölçülen noktaları gösterir.
