Özellik Çıkarma - Filtreler alanı
Aykırı değerleri kaldır - Bu onay kutusunu işaretlediğinizde, Standart sapma çarpanı seçeneğinin değerine göre özelliklerden aykırı değerleri çıkarır. Aykırı değerleri kaldır onay kutusu yalnızca şu Otomatik özellikler için geçerlidir: Koni, Silindir, Hizalama ve Boşluk, Düzlem, Küre ve Yüzey Noktası.
2B lazer Otomatik özellikleri (Daire, Çokgen, Yuvarlak Yuva ve Kare Yuva) için Dışta kalanları kaldır filtresi yalnızca Otomatik Özellik iletişim kutusunun Ölçüm özellikleri alanındaki Derinlik değeri 0 (sıfır) olarak ayarlanırsa kullanılabilir.
Dışta kalanları kaldır filtre seçeneğini etkinleştirmek için Derinliği 0 (sıfır) olarak ayarlama örneği
Özellik çıkarıcı özelliği tüm noktalara göre standart sapmayı almak için ilk denemede dahili olarak iki veya daha fazla kez değerlendirir.
Art arda yapılan denemelerde, Σ (sigma) ile çarpılan aykırı değer aralığındaki noktaları kullanarak özelliği yeniden değerlendirir. Sigma, en iyi noktaların %68,2'sinin özellik düzenini oluşturmak için kullanıldığı, sapmaların Gaus dağılımında aralığı temsil eder.
Standart sapma katsayısı - Bu seçenek için değer filtrenin seçiciliğini tanımlar. 0'dan büyük genel bir reel sayı olabilir. Seçili değer m ise bu, çıkarılan koniden sapan tüm tarama noktalarının m x Gerçek standart sapma değerinden (yani, ölçülen noktaların hesaplanan özelliğe göre standart sapması) büyük olduğu ve hesaplamadan çıkarıldığı anlamına gelir. Bu nedenle, m öğesinin değeri ne kadar düşükse, filtre o kadar seçici olur.

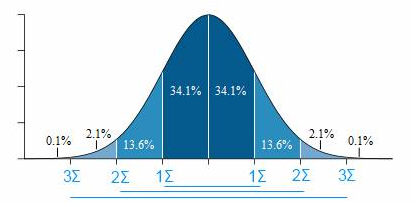

İlk değerlendirmede standart sapma tüm noktalarda değerlendirilir. Normal bir dağılımda bu durum aşağıdaki gibi açıklanabilir:
Bu, en iyi noktaların 0 ila Σ aralığında bulunduğu anlamına gelir. Örneğin, bu aralıkta yalnızca noktaları almak istediyseniz, 0'dan 1'e bir aykırı değer belirlemeniz gerekir. Daha yüksek aykırı değer kullandıysanız, daha kötü çözümler elde edilir.
Normalleri dışta kalan noktaları kaldır:
Bu ayarı etkinleştirdiğinizde, PC-DMIS, bu ayar kırpma bölgesi içindeki taranan her noktanın tahmini normalini özellik kuramsal normaliyle (veya 3B özellikler için CAD yüzeyi) karşılaştırır.
Bu parametre yalnızca lazer Daire, Koni, Silindir, Kenar Noktası, Hizalama ve Boşluk, Düzlem, Çokgen, Yuvarlak Yuva, Küre, Kare Yuva ve Yüzey Noktası Otomatik özellikleri için kullanılabilir. Kenar Noktası ve Hizalama ve Boşluk özellikleri 2B filtre yöntemini kullanır.
Lazer özelliğini ölçerken, bu filtre parçanın zıt tarafındaki veya bitişik yüzeylerdeki taranan noktaları dışlamak için kullanılır. Maks geliş açısı ne kadar küçükse PC-DMIS o kadar fazla noktayı dışlanır.
Lazer Otomatik Özelliği iletişim kutusunun Lazer Tarama Özellikleri sekmesindeki Ayrılan noktaları gizle/göster düğmesi (
) etkinleştirildiğinde Maks geliş açısı filtresinin etkisi etkinleştirilir.
Daha fazla bilgi için:
