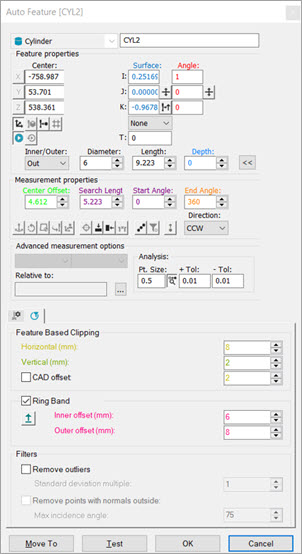

Otomatik Özellik iletişim kutusu - Silindir
Lazer sensör ile bir silindiri ölçmek için:
Otomatik Özellikler iletişim kutusuna erişin ve Silindir'i seçin.
İç/Dış kutusundan İç'i veya Dış'ı seçin.
Şunlardan birini yapın:
Silindire bir konum ve vektör vermek için CAD üzerinde tıklatmalar gerçekleştirin. Sonra, manuel olarak kalan bilgi varsa girin.
X, Y, Z, I, J, K, İç/Dış değeri, çap, uzunluk, derinlik ve diğer parametreler için tüm kuramsal bilgileri el ile girin.
Grafik Görüntüleme penceresinden, makineyi silindir konumuna taşımak için Lazer sekmesini kullanın. Sonra, Özellik nitelikleri alanında, Makineden Nokta Oku öğesini
tıklatın. İç/Dış değer, çap, uzunluk ve diğer parametreler gibi kalan bilgiler varsa bunları el ile girin.
Ölçüm özellikleri alanında, Merkez Ofset, Arama Uzunluğu, Başlangıç Açısı, Bitiş Açısı ve Yön değerlerini girin.
Başlangıç Açısı ve Bitiş Açısı özellikleri bir silindirin parçalarını ölçerken yararlı olacaktır. Bu özellikle şu durumlarda böyledir:
Başlangıç Açısı ve Bitiş Açısı CAD içinde zaten tanımlıysa.
CAD modeli zaten tam bir silindir tanımlıyorsa, ancak gerçek nokta bulutu verileri tam değilse.
CAD modeli Başlangıç Açısı ve Bitiş Açısı'nı yanlış şekilde tanımlıyorsa.
Başlangıç Açısı ve Bitiş Açısı özellikleri tanımlamak için aşağıdakilerden birini yapın:
Bunları tek bir tıklatmayla CAD modelinden öğrenin.
İletişim kutusunu kullanarak değerleri el ile girin veya değiştiricileri kullanarak değerleri artırın veya azaltın.
İletişim kutusunda varolan değerleri düzenleyebilir ve Yön değerini seçebilirsiniz.
Sonra bu parametreler özelliği ayıklamak üzere PC-DMIS'e geçirilir.
Prob Araç Kutusu sekmelerine gerekli bilgileri girin. Bilgi girmek için Lazer Tarama, Lazer Filtreleme ve Lazer Kırpma özellikleri sekmeleri arasında gezinin.
İsterseniz özelliği test etmek için Test düğmesini tıklatın.
UYARI: Bunu yaptığınızda, makine hareket eder. Yaralanmamak için makineden uzak durun. Donanımın zarar görmesini önlemek için makineyi daha düşük bir hızda çalıştırın.
Oluştur düğmesini ve sonra Kapat'ı tıklatın.
Özelliğin konumu ve yön vektörü silindirin merkez eksenini tanımlar.
