Otomatik Yüksek Nokta düğmesi
Geçerli iş alanında en yüksek noktaya konumlamak için parçada kullanıcı tanımlı bir bölgeyi aramak için Otomatik Üst Nokta seçeneğini kullanın. Bu, en yüksek nokta için bölgeyi örnekler. Ölçüm yordamınızda mevcut olan noktaları aramaz.
Bir Yüksek Nokta özelliğini yürüttüğünüzde, PC-DMIS arama bölgesi içinde arama yapar ve en yüksek noktayı döndürür. Arama sonucu X, Y, Z koordinatları ve yaklaşım vektörü ile tanımlanan tek bir noktadır.

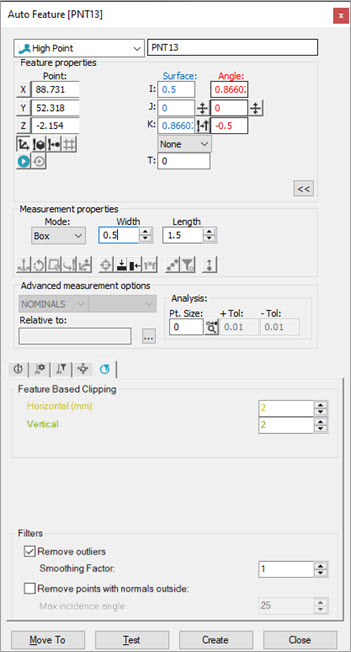

Otomatik Özellik iletişim kutusu - Yüksek Nokta
Lazer sensörü ile bir lazer üst noktasını ölçmek için şunu yapın:
Otomatik Özellikiletişim kutusunu (Ekle | Özellik | Otomatik | Nokta) açın ve Üst Nokta'yı tıklatın. Buna Otomatik Özellikler veya QuickMeasure araç çubuklarından da erişebilirsiniz (Görünüm | Araç Çubukları).
Şunlardan birini yapın:
Noktaya bir konum ve vektör vermek için Grafik Görüntüleme penceresinde CAD'i tıklatın. Sonra, manuel olarak kalan bilgi varsa girin.
Grafik Görüntüleme penceresinden, makineyi nokta konumuna taşımak için Lazer sekmesini kullanın. Sonra, Özellik Nitelikleri alanından Konumdan Nokta Oku düğmesini (
) tıklatın. Sonra, manuel olarak kalan bilgi varsa girin.
Manuel olarak kuramsal X, Y, Z, I, J, K, vb. bilgilerini girin.
Ölçüm özellikleri alanında, Mod listesinden Kutu veya Dairesel'i seçin. Bu alanla ilgili ayrıntılar için PC-DMIS Çekirdek dokümantasyonunun "Ölçüm Özellikleri Alanı" bölümüne bakın.

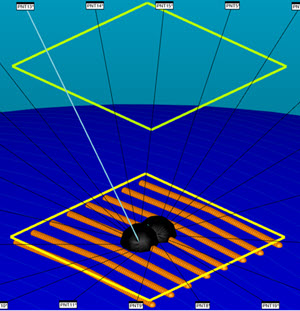

Mod listesinden Kutu'yu seçerseniz, PC-DMIS, üst nokta özelliğini belirlemek için bir dikdörtgen arama bölgesi tanımlar. Bölgeyi tanımlamak için Genişlik ve Uzunluk kutularını kullanabilirsiniz.

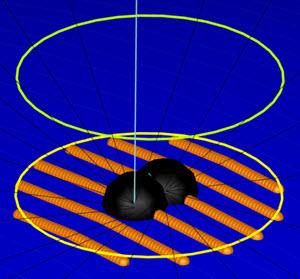

Mod listesinden Dairesel'i seçerseniz, PC-DMIS, üst nokta özelliğini belirlemek için bir dairesel arama bölgesi tanımlar.
Yukarıdaki iki görüntüde gösterildiği gibi arama bölgesi içindeki ayrılmış noktaları görüntülemek için Prob Araç Kutusunun Lazer Tarama Özellikleri sekmesinden Ayrılmış Noktaları Görüntüle düğmesini (
) tıklatın.
Referans listesinden, üst noktayı çıkarmak için Nokta Bulutu (COP) veya Ağ özelliğini seçin veya doğrudan ölçüm için Devre Dışı Bırak'ı seçin.
Lazer Tarama Özellikleri, Lazer Filtreleme Özellikleri ve Prob Araç Kutusu öğesinin Lazer Kırpma Bölgesi Özellikleri sekmeleri arasında geçiş yapın ve gerekli tüm bilgileri girin.
Özelliği oluşturmadan önce test etmek için Test düğmesini tıklatabilirsiniz.
UYARI: Bunu yaptığınızda, makine hareket eder. Yaralanmamak için makineden uzak durun. Donanımın zarar görmesini önlemek için makineyi daha düşük bir hızda çalıştırın.
Oluştur'u tıklayın ve daha sonra Kapat'ı tıklayın.
