Lazer yüzey noktasını hesaplamak için üç yöntem vardır: Düzlemsel, Küresel ve Genişletişmiş Yüzey Noktası. Bu yöntemler hakkında daha fazla bilgi için, "Hesaplama Yöntemleri"ne bakın.Bu yöntemler hakkında daha fazla bilgi için, hesaplama yöntemleriHesaplama Yöntemleri'ne bakın.

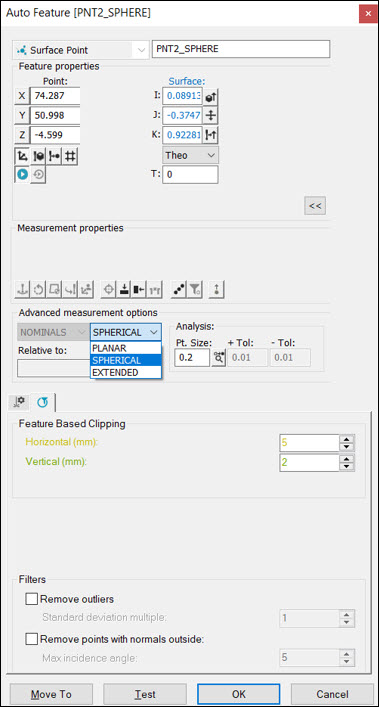

Otomatik Özellik iletişim kutusu - Yüzey Noktası
Lazer sensörü ile bir lazer yüzey noktası ölçmek için şunu yapın:
Otomatik Özellik iletişim kutusunu (Ekle | Özellik | Otomatik | Nokta) açın ve Yüzey Noktası'nı tıklatın.
Şunlardan birini yapın:
Noktaya bir konum ve vektör vermek için Grafik Görüntüleme penceresinde CAD'i tıklatın. Sonra, manuel olarak kalan bilgi varsa girin.
Grafik Görüntüleme penceresinden, makineyi nokta konumuna taşımak için Lazer sekmesini kullanın. Sonra, Özellik Nitelikleri alanından Konumdan Nokta Oku düğmesini (
) tıklatın. Sonra, manuel olarak kalan bilgi varsa girin.
Manuel olarak kuramsal X, Y, Z, I, J, K, vb. bilgilerini girin.
Prob Araç Çubuğu içindeki sekmelerde gerekli bilgileri girin. Bilgileri girmek için Lazer Tarama Özellikleri, Lazer Filtreleme Özellikleri ve Lazer Kırpma Bölgesi Özellikleri sekmeleri arasında geçiş yapın.
İsterseniz özelliği test etmek için Test düğmesini tıklatın.
UYARI: Bunu yaptığınızda, makine hareket eder. Yaralanmamak için makineden uzak durun. Donanımın zarar görmesini önlemek için makineyi daha düşük bir hızda çalıştırın.
Oluştur'u tıklayın ve daha sonra Kapat'ı tıklayın.
