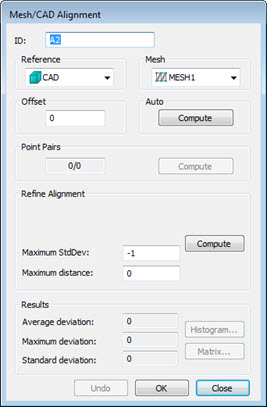

Ağ/CAD Hizalama iletişim kutusunun varsayılan görünümü
Ağ/CAD Hİzalama iletişim kutusu, şu seçenekleri içerir:
Kimlik - Bu seçenek, hizalama için tanımlama etiketini görüntüler.
Referans - CAD'in kendisi veya tanımlanan bir Ağ hizalamanız için referans nesnesini seçin. Ağ seçili referansa hizalanır.
Ağ - Bu liste hizalamada kullanılacak ağı seçmenizi sağlar.
Ofset - Bu seçenek, bir yüzey CAD modeli için ofset değerini tanımlar ve genellikle sac parçaları ile kullanılır. Bir ofset değeri uygulamak, yüzey CAD modeline bir kalınlık kazandırır; böylece, ağ verilerini, yüzey CAD modelinde temsil edilmeyen farklı bir yüz ile hizalayabilirsiniz. Örneğin, parçanın üst kısmı için bir yüzey CAD modeliniz varsa ancak ilgili biralt yüzeye hizalama yapmak istiyorsanız, taranan verileri alt tarafa hizalamak için parçanın kalınlığının ofset değerini uygulayabilirsiniz. Yüzey normal vektörü ile aynı yönde bir kalınlık uygulamak isterseniz pozitif bir değer kullanın; yüzey normalinin tam tersi yönde bir kalınlık uygulamak isterseniz negatif bir değer kullanın. Sadece CAD hizalamalarına Ağ için mevcut.
Otomatik - Bu alan Hesapla düğmesiyle CAD'i ağla otomatik hizalamanızı sağlar. Sadece CAD hizalamalarına Ağ için mevcut.
Nokta Çiftleri - Bu alan, Ağdan seçili noktalara tekabül eden CAD'den seçini noktalar temelinde yaklaşık bir hizalama oluşturmanızı sağlar. Gerekli eşlemeleri seçtiğinizde, yaklaşık bir hizalama gerçekleştirmek için Hesapla'yı tıklatın.
İnce Hizalama - Daha ince bir hizalamaya olanak sağlar. Ağ'dan Ağ'ya hizalamalar için sadece Maksimum Mesafe seçeneği mevcut.
Yapılmakta olan hizalamaya bağlı olarak, iletişim kutusunun Hizalamayı Düzenle alanı şu öğeleri içerebilir:
Toplam noktalar - Bu kutu, hizalamayı inceltmek için kullanılan rastgele örneklenmiş noktaların sayısını tanımlar. Bu sayı, en azından 3 olmalıdır. İyi bir sayı ise 200 nokta civarında olandır.
Maksimum yinelemeler - Bu kutu, hizalamayı inceltmek için sürecin yaptığı yineleme sayısını tanımlar.
Hesapla - Bu düğme, inceltilmiş hizalama sürecini başlatır. Durum çubuğu üzerindeki ilerleme çubuğu, süreç hizalama yinelemeleri ile ilerledikçe bu ilerlemeyi gösterir.
Maksimum StndSapma - Bu kutu, bir otomatik hizalamanın yürütülmesi sırasında kullanılan maksimum standart sapmayı tanımlar. Komut yürütülürken girilen değer aşılırsa, CAD/Nokta bulutunda nokta çiftlerini almak isteyip istemediğiniz sorulur. -1 değeri, Maksimum StndSapma işlevselliğini devre dışı bırakır.
Maksimum Mesafe - Bu kutu, geçerli Ağ noktaları için PC-DMIS'nin CAD'den baktığı maksimum mesafeyi tanımlar. Bir değer yoksa PC-DMIS varsayılan 0 (sıfır) değerini kullanır ve maksimum mesafe CAD sınırlama kutusunun mesafesinin yarısı olur.
Sonuçlar - Bu alan aşağıdaki öğeleri içerir:
CAD modelinin verileriyle karşılaştırıldığında ağ verilerinin Ortalama Sapma, Maksimum Sapma ve Standart Sapmalar değerlerini gösteren bilgi kutuları.
Histogram - Bu düğme ağdan rastgele noktalar örneği alır ve bunları CAD üzerine yansıtır. Histogramı Hizala iletişim kutusu o örneğin sapmalarını gösterir.

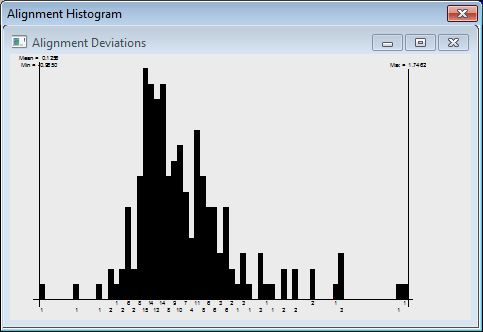

Seçili ağ için Hizalama Histogramı iletişim kutusu örneği
Matris - Bu düğme ağ hizalaması için Hizalama Matrisleri iletişim kutusunu görüntüler. Ofset ve dönüş matrislerinde ağ hizalamanın sayısal değerleri listelenir.

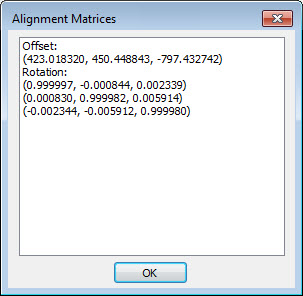

Hizalama için Örnek Hizalama Matrisleri iletişim kutusu
