Ağ EXPORT Operatörü

Ağ Verisi Verme

Ağ VERME operatörü ile ağ verilerini vermek için:

  1. Ağ araç çubuğundan (Görünüm | Araç Çubukları | Ağ) Ağ Operatörü iletişim kutusuna erişmek için Ağ Operatörü düğmesini () tıklatın.

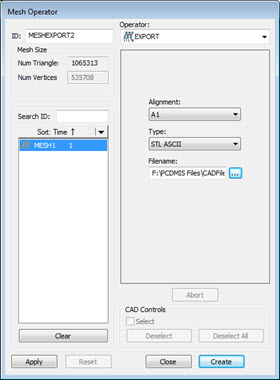

Ağ Operatörü iletişim kutusu - Ver operatörü

  1. Operatör listesinden VER'i seçin.

  2. Özellik Listesi kutusundan Ağ'ı seçin.

  3. Kullanılacak seçenekleri seçin. Ağ EXPORT operatörü şu seçenekleri kullanır:

Hizalama: Bu seçenek, veriyi verirken eklenecek hizalama türünü gösterir.

Tür: Bu liste VERME operatörü için dosya türünü belirleyen seçenekleri sağlar. VERME operatörünün Ağ veri nesnesini vermek için kullanılan dosya türü seçenekleri STL ASCII ve STL Bin'dir.

Ağ Kesitleri tanımladıysanız, liste IGES adında üçüncü bir seçenek içerir. Bu işlemi gerçekleştirmek için Ağ araç çubuğundan (Görünüm | Araç Çubukları | Ağ) Ağ Kesitini IGES Biçiminde Ver düğmesini de tıklatabilirsiniz. Ağ Kesiti operatörü hakkında ayrıntılı bilgi için, bu dokümantasyondaki "Ağ KESİTİ Operatörü" konusuna bakın.

Dosya Adı: Verme dosyasının adını belirtir. Ona gitmek için yol ve dosya adını girin veya Gözat düğmesini kullanın.

  1. Oluştur'u tıklattığınızda PC-DMIS VERME komutunu Düzen penceresine ekler. Komut MESH/OPER,EXPORT'tur. Ağ verileri Dosya adı kutusunda tanımlanan dosya konumuna verilir.

Örnek:

MESHEXPORT1=MESH/OPER,EXPORT,FORMAT=STL ASCII,FILENAME=F:\PCDMIS FILES\STL\TEST1_STL.STL,

REF,MESH1,,

Ağ Kesiti Verisini IGES Biçiminde Verme

Ağ kesiti verilerini IGES biçiminde vermek için:

  1. Ağ araç çubuğundan (Görünüm | Araç Çubukları | Ağ), Ağ Operatörü düğmesini tıklatın veya Ağ Operatörü iletişim kutusunu açmak için menüden (Ekle | Ağ | Operatör) seçin.

  2. Operatör listesinden Ağ Ver operatörünü seçin.

  3. Tür listesinden IGES seçeneğini seçin. Yazılım tüm Ağ kesitlerini Özellik Listesi kutusunda görüntüler.

  4. Özellik Listesi kutusundan vermek istediğiniz kesitleri seçin.

  5. Uygula'yı tıklatın ve sonra Ağ Kesitlerinin IGES biçiminde verilmesini tamamlamak için Oluştur'u tıklatın.

  6. Ana PC-DMIS ekranına dönmek için Kapat'ı tıklatın.
