Ağ SEÇME Operatörü

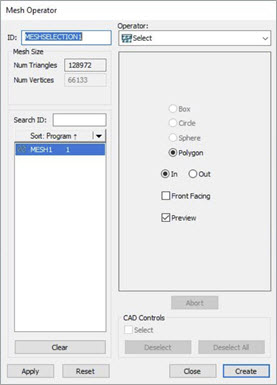

Ağ Operatörü iletişim kutusu - Seç operatörü

Ağ SEÇME işlemi bir Ağ komutunda bulunan üçgenlerin bir alt setini seçer.

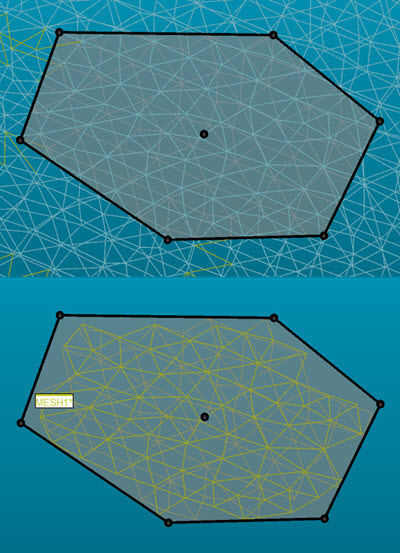

En üstteki görüntü - İlk seçim

En alttaki görüntü - Uygula düğmesini tıklattığınızdan sonraki sonuç

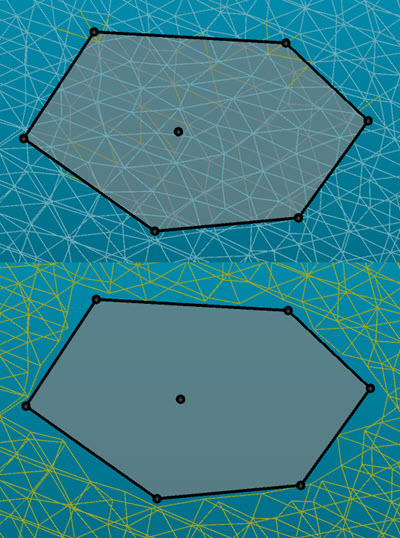

En üstteki görüntü - İlk seçim

En alttaki görüntü - Uygula düğmesini tıklattığınızdan sonraki sonuç

Çokgen seçme yöntemi varsayılan yöntemdir. Geçerli olarak kullanılabilir hiç yöntem yoktur.

Bir üçgenler bölgesi seçmek için:

  1. Ağ Operatörü iletişim kutusu açıkken seçimi uygulamak istediğiniz Ağ Kimliği'ni seçmek için Kimlik listesini kullanın.

  2. Grafik Görüntüleme penceresinde çokgen seçme bölgesini tanımlamak için Ağın alanını tıklatın ve sonra çift tıklatın veya çokgen seçimini kapatmak için End tuşuna basın.

Seçimi yaptığınızda Ctrl + tıklatma işlemini kullanın. Bu, seçimin merkezini Ağ üzerine yanaştırır.

Ayrıca, Grafik Görüntüleme araç çubuğundan (Görünüm | Araç Çubukları | Grafik Görünümü) Grafik Penceresini Kesintisiz Göster seçeneğini de kapatabilirsiniz, böylece tek tek üçgenleri de görebilirsiniz.

  1. Seçimi oluşturduğunuzda, çokgen bölgesinde ince ayar yapmak için çokgenin sınır denetim noktalarını sürükleyebilirsiniz. Ayrıca çokgen şeklini yeniden konumlandırmak için merkez denetim noktasını sürükleyebilirsiniz.

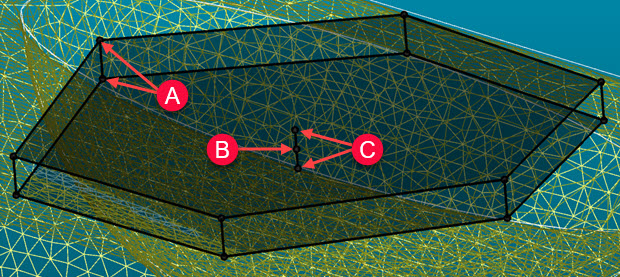

Çokgen bölgesi şunları gösterir:

A - Bölge sınır noktaları

B - Bölge merkez denetim noktaları

C - Bölge merkez derinlik noktaları

  1. Varsayılan olarak, geçerli görünümde sınırsız derinlikli seçim 3B'dir. Seçimin derinliğini ayarlamak için merkez derinlik denetim noktalarını sürükleyebilirsiniz.

  2. Yalnızca kesinlikle çokgen seçimi içindeki üçgenlerin alt setini korumak istiyorsanız, Ağ Operatörü iletişim kutusunda İçinde seçeneğini tıklatın. Yalnızca kesinlikle çokgen seçimi dışındaki üçgenlerin alt setini korumak istiyorsanız, Dışında seçeneğini tıklatın.

  3. Seçim görünümünde yalnızca öne bakan üçgenleri korumak istiyorsanız, Öne Bakan onay kutusunu tıklatın. Ayrıntılılar için "Ağ Seçimi - Öne Bakan" konusuna bakın.

  4. Yazılım varsayılan olarak Önizle onay kutusunu seçer. Bu, bir bölge seçtiğinizde Ağ üçgenlerini görmenizi sağlar. Seçilen Ağ üçgenlerin vurgulanmaması için onay kutusunu temizlemek isteyebilirsiniz. Çok büyük bir Ağ nesnesine sahipseniz ve seçili üçgenler performansı etkiliyorsa bu kullanışlı olabilir.

  5. Seçimi yapmak için Uygula düğmesini tıklayın.

  6. Bitirmek için Oluştur düğmesini tıklayın. PC-DMIS bir COP/OPER,SELECT komutunu Düzen penceresine ekler.

Bir 0 (sıfır) derinlik değeri sınırsız derinlik anlamına gelir, seçim görünümünde tüm ağ boyunca kesin.

Ağ SEÇİMİ Düzenle penceresi komutu örneği:

MESHSELECTION1=MESH/OPER,SELECT,POLYGON,INSIDE=YES,FRONT_FACING=YES,0,

<55.382,56.316,-0,003>,

<56.806.098,0.087>,

<57.689,57.124,-0,357>,

<57.345,56.348,-1.019>,

<56.224,55.748,-1.072>,

<55.18,55.659,-0,611>,

SIZE=0,REF=MESH1,,
