Halka Şeridi Parametreleri

Halka Şeridi alanını özelliğin projeksiyon düzlemini ve normal vektörünü hesaplamak için kullanabilirsiniz. Özellik verisi, halka şeridi düzleminin üzerine yansıtılır. Aşağıdaki Halka Şerit denetimleri daireler, yuvarlak yuvalar ve kare yuvalar için özellik çıkarma gerçekleştirmek üzere kullanılır:

Halka Şerit - Bu seçeneği seçtiğinizde yazılım şu Halka Şerit seçeneklerini etkinleştirir:

PC-DMIS sürüm 2020 R1 öncesinde, Şerit Halka seçeneğiyle CAD modeli üzerinde bir silindir seçtiğinizde yazılım Halka Şeridi bir düzlem üzerinde ayarlar. Düzlem, CAD modelinin tasarımına bağlı olarak silindir özelliğinin alt ucunda yer alan sanal bir düzlemdir.

Burada sorun, düzlemin gerçek olmaması ve bir silindiri tanımlamak için kesişme noktasını elde etmek üzere bir sanal düzlemi delmenin doğru olmamasıdır. Bunun nedeni, incelemekte olduğunuz parçaya bağlı olarak, silindir ile düzlem arasında birden fazla bileşen bulunabilmesidir.

Sonuç olarak, silindir ile düzlem arasındaki kesişme noktasının nominal değeri Z ekseninde belirli bir değer kadar hatalıdır. Gerçek düzlem Halka Şeridi alanına dahil edilecek ve böylece doğru Z konumunda ölçülecek şekilde Dikey Kırpmayı ayarlarsanız doğru ölçülmüş bir değer elde edebilirsiniz. Nominal değer yanlış olduğundan sorun rapor edilen sapmayla ilintilidir.

Halka Şeridi onay kutusunu seçtiğinizde Düzlem Seçimi Açık/Kapalı düğmesini etkinleştirirsiniz. Lazer için Prob Araç Kutusu'nun Özellik Çıkarma sekmesinin Halka Şeridi bölümünde bu düğmeyi bulabilirsiniz. Düzlem üzerinde halka şeridi denetimlerini ayarlamak ve yazılımın nominalleri doğru şekilde güncellemesini sağlamak için düğmeyi tıklatın ve CAD modelinde istediğiniz düzlemi seçin.

Bir 2B özelliği (Daire, Çokgen, Yuvarlak Yuva ve Kare Yuva) programlarken, PC-DMIS'in programladığı ve özelliği çıkardığı düzlemi seçebilirsiniz. Bunu yapmak için Düzlem Seçimi Açık/Kapalı düğmesini tıklatın ve Grafik Görüntüleme penceresinde düzlemi seçin. 2B özelliği için Z nominali o düzlemi taşır. PC-DMIS, seçili düzlemden tanımlanan Derinlik konumundan seçili düzlemi hesaplar. Daha sonra özelliği bu düzleme yansıtır.

2B özelliği çıkarmak için Halka Şeridi düzlemini seçme öncesi örneği: Z nominali = 69

2B özelliği çıkarmak için Halka Şeridi düzlemini seçme sonrası örneği: Z nominali = 70

Derinlik parametresi ayarı hesaplama için çok önemlidir. Neden, 2B özelliğini hesaplamak için noktaları aramak için özellik çıkarıcısının bu değeri kullanmasıdır. Hesaplama, seçili düzleme göre Derinlik parametresi değerini kullanır.

Özelliği çıkarmak istediğiniz nokta bulutundaki derinlikte noktalar olmasını sağlamak sizin sorumluluğunuzdadır.

Otomatik Daire, Otomatik Yuvarlak Yuva ve Otomatik Kare Yuva devre dışı bırakıldığında PC-DMIS bu varsayılan değerleri kullanır:

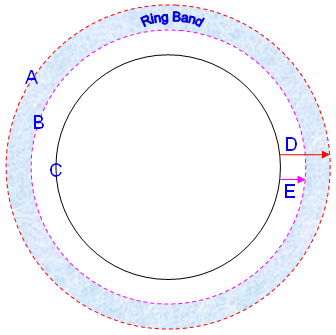

İç Ofset - Bu değer, halka şeridinin iç kenarı için kuramsal özellik yarıçapından veya biçiminden olan ofseti sağlar. Bu değer ölçüm yordamının birimi olarak ifade edilir ve sıfıra eşit veya büyük olması gerekir (sıfır değeri halka şeridinin iç kenarının özelliğin nominaliyle çakıştığı anlamına gelir). Aşağıdaki resme bakın.

İç Ofset - Bu değer, halka şeridinin iç kenarı için kuramsal özellik yarıçapından veya biçiminden olan ofseti sağlar. Bu değer ölçüm yordamı birimi olarak ifade edilir ve İç Ofset değerinden büyük olmalıdır. Aşağıdaki resme bakın.
