6 Nokta Hizalama, yinelemeli 3B En Uygun hizalama gerçekleştirmenizi sağlar. Aşağıdaki adımlar, 6 Nokta Hizalama kurmanız için kullanılabilecek tipik prosedürleri özetler:
Z Eksenine düzleştirmek için üst yüzeyde üç nokta ölçün.
X Eksenine döndürmek için iki noktayı ön yüzeyde ölçün.
Son olarak, Y ekseninin orijin olarak tanımlamak için bir nokta ölçün.
Bitire tıklayın. Bu, hizalama için doğru başlangıç noktasını belirler.
PC-DMIS, En Uygun 3B Hizalaması öğesini ekler. PC-DMIS, yürütmeyi takiben, Rapor penceresinde bir 3B Hizalama En Uygun Grafik Analizi'ni görüntüler.

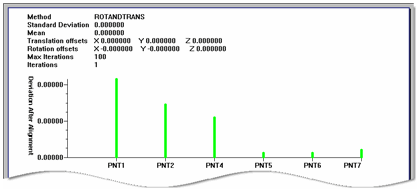

En Uygun Hizalamanın Grafik Analiz Örneği
Bu 3B En Uygun hizalama grafik analizi, bu bilgiyi Rapor penceresinde görüntüler:
Üstbilgi: Bu, En Uygun hizalamada kullanılan çeşitli değerleri içerir: Yöntem, Standart Sapma, Ortalama, Çevirme ofsetleri, Dönüş ofsetleri, Maksimum tekrarlamalar, Tekrarlamalar.
Dikey Eksen: Hizalama sonrası sapma miktarını gösterir.
Yatay Eksen: Hizalamada kullanılan noktaların kimliklerini görüntüler.
