MI.Probu ile ölçmek için şu adımları izleyin:
Gerekli prob ucunun takılı olduğundan ve MI.Probunun açık olduğundan emin olun. MI.Probu durumunun nasıl belirleneceği ile ilgili ayrıntılar için "MI.Probe ile Çalışma" konusunun "MI.Probu LED Ekranı" alanına bakın.
AICON MoveInspect Pilot penceresi probunuzu görüntülemesi sistemin onu tanıdığı anlamına gelir.
Aicon MoveInspect Pilot penceresi örneği
PC-DMIS MI.Prob'u ve prob ucu çapını otomatik algılar. Ayarlar araç çubuğunda (Görünüm | Araç Çubukları) ve Grafik Görüntüleme penceresinde MI.Prob ucunu görebilirsiniz.
MoveInspect sistemi belirtilen süre içinde makineyi algılamıyorsa PC-DMIS "Makine yanıt vermiyor" zaman aşımı mesajını görüntüler.
ConnectionTimeoutInSeconds girişi ile zaman aşımı değerini değiştirebilirsiniz. Ayrıntılar için PC-DMIS Ayarlar Düzenleyicisi dokümantasyonunda "ConnectionTimeoutInSeconds" konusuna bakın.
Probu ölçüm konumuna konumlandırın.
Bir vuruş alın veya bir taramayı yürütün. MI.Prob ile ölçme ve prob düğmesi atamaları hakkında ayrıntılar için "MI.Prob ile Çalışma" konusunun "MI.Prob Düğmesi Atamaları" alanına bakın.

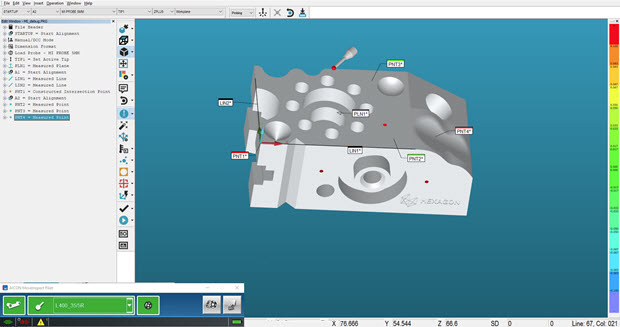

Tam MoveInspect ölçümü örneği
