Nominal nokta (n-nokta) en uygun hizalama oluşturmak için:
Nominal nokta verileri oluşturun veya alın. Daha fazla bilgi için bkz. "Nominal Veri Alma".
Leica Reflektör ofsetleri ve destekleri için nominal verileri kullanırsanız, Düzen penceresinde prob telafisi komutunun Kapalı olarak ayarlandığından emin olun. Prob telafisi komutunun ölçüm yordamındaki noktaların üzerinde olması gerekir.
Ölçüm yordamını yürüt. Bunu yürütmek için Ctrl + Q tuşlarına basın veya Dosya | Yürüt menü öğesini seçin.
Yürütme iletişim kutusu açılır ve kalan ölçümler boyunca sizi yönlendirir. Gerekirse noktaları atlayabilirsiniz. PC-DMIS tüm ölçümleri tamamladığında iletişim kutusu kapanır. Bu iletişim kutusu hakkında bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Gelişmiş Dosya Seçeneklerini Kullanma" bölümünde "Yürütme İletişim Kutusunu Kullanma" konusuna bakın.
Bir En Uygun Hizalama komutu ekleyin. Bunu yapmak için, Hızlı Başlat arayüzünden Hizalamalar | Serbest Hizala'yı seçin veya Ekle | Hizalama | Yeni menü öğesini seçin. Hizalama Yardımcı Programları iletişim kutusu açılır.
Hizalama Yardımcı Programları iletişim kutusu hizalama oluşturmanın en esnek yoludur ancak deneyim gerektirir.
En Uygun'u tıklatın.
En Uygun hizalamada kullanılması gereken tüm özellikleri seçin.

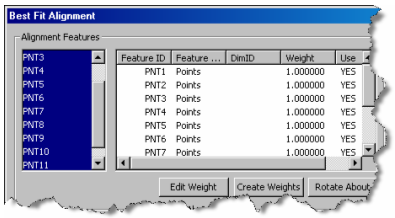

En Uygun Hizalama iletişim kutusu - Özellikleri seçme
Kuramsal değerleri bilinmeyen seçili giriş özelliklerinin eksenleri için nominalleri dışarıda bırakın. Bu yapmak için dışarıda bırakılması gereken sütununun altında "HAYIR"ı seçin. Bu, her üç eksenin değil de yalnızca bir veya iki eksenin kuramsal değerini bildiğiniz durumlarda kullanışlı olur.
Doğru seçeneklerin ayarlandığından emin olun. Bu örnekte PC-DMIS bir En Küçük Kareler 3B hizalaması oluşturmaktadır. Varsayılan olarak, izleyiciler için 3 Boyutlu yönlendirme seçeneği seçilir.

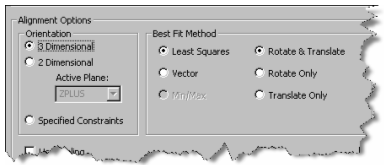

En Uygun Hizalama iletişim kutusu - hizalama seçenekleri
En Uygun hizalamayı hesaplamak için Tamam'a tıklatın ve komutu ölçüm yordamına girin. Dönüştürmenin genel sonuçları standart PC-DMIS raporunda görünür. Rapor, Gelişmiş BFAnalysis activeX denetimi ve yeni bir etiket içerir. Bu yeni denetim, hizalamadan hem önce hem de sonra, hesaplamalarda kullanılan eksenlerin yanı sıra her girişin sonucunu içeren bir kılavuz ekler.
Hizalama komutu ölçüm yordamındaki ölçülen özelliklerden sonra geldiğinden, ölçülen noktalar önceki koordinat sisteminde temsil edilir. Yeni oluşturulan koordinat sisteminde yardımcı nokta sapmalarını almak için, hizalama komutundan sonra ölçüm yordamına Konum boyutlarını ekleyin.
