Manuel Serbest Biçim taraması sabit problu bir serbest biçimli tarama oluşturmanızı sağlar. Bu tarama diğer manuel taramaların çoğunda olduğu gibi başlangıç veya yön vektörü gerektirmez. DCC karşılığına benzer şekilde, serbest biçimli bir tarama oluşturmak için tek yapmanız gereken taramak istediğiniz yüzeydeki noktaları tıklatmanız.
Bu sekmenin diğer denetimleri hakkında bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Parçanızı Tarama" bölümündeki "Tarama İletişim Kutusunun Ortak İşlevleri" konusuna bakın.
Manuel Serbest Biçimli bir tarama oluşturmak için:
MANÜEL SERBEST BİÇİM iletişim kutusunu açmak için Ekle | Tara | Manüel Serbest Biçim menü seçeneğini seçin.

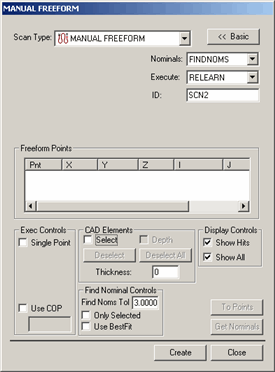

Manuel Serbest Biçim iletişim kutusu
Varsayılan adı kullanmak istemiyorsanız, Kimlik kutusunda tarama için özel bir ad belirleyin.
CAD modeli kullanıyorsanız, Nominallerin Denetimini Bul alanına Nominallerin Toleransını Bul yazın. Bu işlem, gerçek top merkez noktasının nominal CAD konumundan ne kadar uzakta olabileceğini belirler.
Tarama yolunuzu tanımlamak için Grafik Görüntüleme penceresinde parça yüzeyini tıklatın. Her tıklatmada parça çiziminde turuncu bir nokta görünür. Her yeni nokta bir önceki noktaya turuncu bir çizgiyle bağlanır.
Taramanız için yeterli noktaya sahip olduğunuzda, Oluştur'u tıklatın. PC-DMIS taramayı Düzenle penceresine ekler.
