POINT AUTOTRIGGER komutu, PC-DMIS programına, prob, orijinal vuruş konumundan belirli bir mesafede bulunan tolerans bölgesine girdiğinde otomatik olarak bir vuruş almasını bildirir. Örneğin, tolerans bölgesi (Yarıçap değeri) 2 mm olarak ayarlanmışsa, probun vuruş konumundan 2 mm mesafe içinde bulunması halinde yazılım bir vuruş alır.

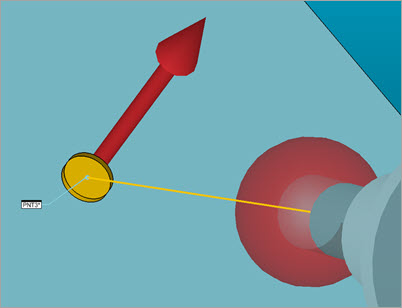

Prob, prob tetikleyici yarıçap bölgesi dışındayken, PC-DMIS, yarıçap bölgesini sarı renklendirir:
Prob, Prob Tetikleyici Yarıçap Bölgesi Dışındayken Prob Tetikleyici Yarıçap Bölgesi örneği

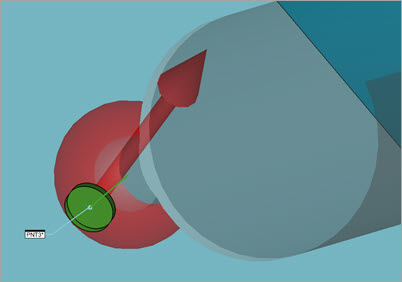

Prob, prob tetikleyici yarıçap bölgesi içindeyken yazılım, yarıçap bölgesini yeşil renklendirir:
Prob, Prob Tetikleyici Yarıçap Bölgesi İçindeyken Prob Tetikleyici Yarıçap Bölgesi örneği
Bu seçeneği manuel makinelerle kullanabilirsiniz; bir vuruş almak için bir düğmeye basmak yerine, Düzen penceresinde herhangi bir standart konumda NOKTA OTOTETİKLEYİCİ komutları yerleştirebilirsiniz.
Parametre Ayarları iletişim kutusundaki Prob Tetikleyici Seçenekleri sekmesinin Nokta Otomatik Tetikleyici alanındaki Komut Ekle düğmesinden bir DÜZLEM AUTOTRIGGER komutu ekleyebilirsiniz (bu iletişim kutusuna erişmek için F10 tuşuna basın). Bunu ayrıca Prob Modu araç çubuğundan Nokta Otomatik Tetikleyici Modu düğmesiyle (
) de yapabilirsiniz.
Prob Tetikleyici Seçenekleri sekmesindeki Nokta OtoTetikleyici alanı
Standart destek özelliklerine ek olarak ("Prob Tetikleyici Seçenekleri" konusunda belirtildiği gibi), AUTOTRIGGER komutu Otomatik Vektör Noktası özelliğini ve Ölçülen Nokta özelliğini destekler.
Açık - POINT AUTOTRIGGER komutunu etkinleştirmek için bu onay kutusunu seçin. Düzen penceresindeki eklenen POINT AUTOTRIGGER komutunu izleyen komutlar nokta otomatik tetikleyici işlevselliğini tanımlandığı gibi kullanır.
Bu onay kutusunu seçmezseniz ve Komut Ekle düğmesini tıklarsanız, PC-DMIS, komut satırını Düzen penceresine ekler ancak komutu etkinleştirmez.
Sesli uyarı açık - Bu onay kutusunu POINT AUTOTRIGGER komutunuzla ilişkilendirilmiş bir bip sesi etkinleştirmek için seçin. Probla hedefe yaklaştıkça, bip sesleri sıklaşır.
Tetikleyici yarıçap - Bu kutu, bir tolerans bölgesi değeri girmenizi sağlar. Prob, bu tolerans bölgesine girdiğinde, otomatik olarak ve hemen bir vuruş alır.
Komut Ekle - POINT AUTOTRIGGER komutunu Düzen penceresine eklemek için bu düğmeyi tıklatın.
Bu komut satırı şu şekildedir:
NOKTA OTOTETİKLEYİCİ/ TOG1, TOG2, YRÇP
TOG1: - Bu değiştirme alanı, Nokta OtoTetikleyici Açık onay kutusuna karşılık gelir. AÇIK veya KAPALI öğesini görüntüler.
TOG2 - Bu geçiş alanı, Sesli Uyarı Açık onay kutusunu belirtir. AÇIK veya KAPALI öğesini görüntüler.
RAD - Yarıçap alanı, tolerans bölgesi için değeri içerir. Tetik yarıçapı kutusuna tekabül eder. Bu değer, PC-DMIS programının vuruşu aldığı gerçek noktadan mesafedir.
