Taşınabilir aygıtınızın Hızlı Başlat arayüzü ile çeşitli hizalamalar oluşturabilirsiniz. Burada verilen temel hizalama örnekleri doğrudan Leica yansıtıcıları ve T Probları ile ilgilidir, ancak tüm taşınabilir aygıtlar için prensipler aynıdır.
CAD ve Yansıtıcılarla Düzlem-Çizgi-Nokta Hizalaması Örneği
CAD modeli alın. Bkz "Nominal Veri Alma".
Hızlı Başlangıç arabiriminden Hizalamalar | Düzlem/Çizgi/Nokta'yı seçin.

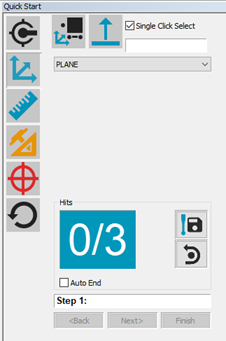

Düzlem-Çizgi-Nokta Hizalamasını gösteren Hızlı Başlangıç
Hizalama özelliklerini ölçmek için Hızlı Başlangıç arabirimi tarafından verilen talimatları uygulayın.
Henüz parçanızla hizalı olmasa da, ölçümleri almak için Çekilmiş Vuruş Yöntemini kullandığınızdan emin olun. "Çekilmiş vuruşlar" hakkında daha fazla bilgi için "Leica Arayüzü" bölümündeki "Seçenekler sekmesi" konusuna bakın.
Vurul Al (Ctrl + H) o anki sabit ölçümü dahili olarak kaydeder. Vektör mesafesini taşıdıktan sonra, PC-DMIS ilk ve ikinci nokta arasındaki IJK vektörünü hesaplar ve sonuç olarak çıkan noktanın ofsetini buna göre dengeler.
Vektör Mesafesi yansıtıcı hareketi olarak gösterilir
CAD ve T Prob ile Düzlem-Çizgi-Nokta Hizalaması Örneği
CAD modeli alın. Bilgi için, PC-DMIS Çekirdek dökümantasyonunun "Gelişmiş Dosya Seçeneklerini Kullanma" bölümündeki "CAD Verilerini veya Ölçüm Yordamı Verilerini Alma" konusuna bakın.
Grafik Modları araç çubuğundan Program Modu'nu (
) etkinleştirin.
Aynı araç çubuğundan, CAD verilerinizin modunu seçin:
Eğri Modu - Eğri ve nokta verilerine sahip CAD için kullanılır.
Yüzey Modu - Yüzey verilerine sahip CAD için kullanılır.
Hızlı Başlangıç arabiriminden Hizalamalar | Düzlem/Çizgi/Çizgi'yi seçin.
Programlama modunda hizalama özelliklerini ölçmek için Hızlı Başlangıç arabirimi tarafından verilen talimatları uygulayın.

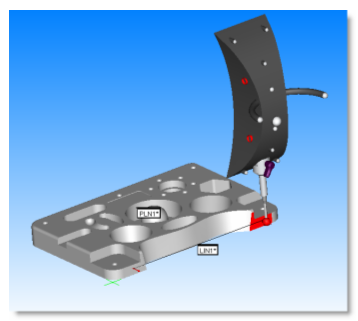

T Probuyla Hizalama Özelliklerini Ölçme
Yazılım ölçüm yordamını tamamladığında, Ctrl+Q tuşlarına basarak veya Dosya | Yürüt menü öğesini seçerek yürütün.
Henüz parçanızla hizalı olmasa da, ölçümleri almak için Çekilmiş Vuruş Yöntemini kullandığınızdan emin olun. "Çekilmiş vuruşlar" hakkında daha fazla bilgi için "Leica Arayüzü" bölümündeki "Seçenekler sekmesi" konusuna bakın.
Hizalamaları Çevrimdışı Oluşturma
Daha önce ölçülen özellikleri kullanarak çevrimdışı olarak hizalama oluşturmak da mümkündür. Bunu yapmak için, özellikleri Hızlı Başlat arayüzünden ölçmek yerine Düzen penceresinden seçin.
