RA8 Mil Ekranı - Sürüm 2

RA8 mil ekranının 2. Sürümü, milin işlevselliği ve mesajlaşma ekranlarıyla daha kolay etkileşim kurmanıza olanak tanıyan hareketlerin (kaydırma ve dokunma) kullanımı da dahil olmak üzere önceki sürüme göre çok sayıda yükseltme sağlar. Yalnızca 7 eksenli Mutlak Kollarla kullanım içindir.

Genel Bakış

RA8 mil ekranının 2. sürümü, istediğiniz zaman, hatta bir PC-DMIS ölçüm yordamının ortasında bile erişebileceğiniz bir Hızlı Erişim Menüsü (QAM) sağlar, böylece aşağıdaki gibi ayar değişiklikleri yapabilirsiniz:

QAM'ye 6 eksenli kollar ile erişebilirsiniz ancak yalnızca bilgisayar ekranında görüntülenir. Erişmek için kol milindeki üç durumlu düğmenin ortasına basmanız yeterlidir.

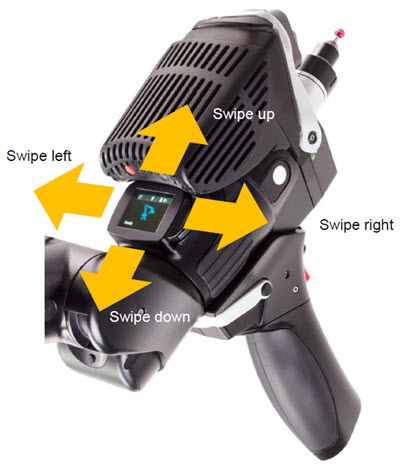

RA8 mil ekranı, dokunma ve kaydırma hareketleriyle bu işlemleri destekleyen bir dokunmatik ekrandır:

RA8 Mil Ekranı Hareketi İşlem

Aşağı Kaydır Ekran Hızlı Erişim Menüsünü (HEM) açar
Yukarı Kaydır RA8 mil ekranı HEM'yi kapatır. Menüden bir komut seçtiğinizde HEM otomatik olarak kapanacaktır.
Sola Kaydır Bulunduğunuz HEM ekranına veya ölçüm yordamınızın neresinde olduğunuza bağlı olarak, bu hareket şu işlemlerden birini gerçekleştirir:
  • HEM'deyseniz sola kayar
  • Geçerli olarak gerçekleştirilen ölçüm yordamını iptal eder veya son ölçülen noktayı siler
Sağa Kaydır Bulunduğunuz HEM ekranına veya ölçüm yordamınızın neresinde olduğunuza bağlı olarak, bu hareket şu işlemlerden birini gerçekleştirir:
  • HEM'deyseniz sağa kayar
  • Geçerli olarak gerçekleştirilen ölçüm yordamını kabul eder veya son ölçümü onaylar
RA8 mil ekranında herhangi bir yere Bir Kez Dokun Bu, tek bir fare tıklatması gerçekleştirmeye benzer. HEM görüntülendiğinde, bu hareket vurgulanan seçeneği belirler. Bazı durumlarda, bir seçenek belirlediğinizde HEM otomatik olarak kapanır.
RA8 mil ekranında herhangi bir yere Çift Dokun Bu, şu anda herhangi bir işlemle eşlenmemiştir.
Uzun Dokun (bir saniyeden uzun) Bu, şu anda herhangi bir işlemle eşlenmemiştir.

Uzun Hata Mesajlarında ve Yorumlarda Gezinme

Tek bir sayfadan uzun hata mesajlarınız veya yorumlarınız olduğunda, bunlar arasında gezinmek için sol ve sağ kaydırma hareketlerini kullanabilirsiniz.

Örneğin, bu yorumda, yorumun başında ve sonunda üç nokta görebilirsiniz:

İlk üç nokta kümesi, bu sayfadan önce bir sayfa olduğunu size bildirir. Yorumun sonundaki üç nokta, bu sayfayı takip eden başka bir sayfa olduğunu size bildirir. Önceki sayfayı görüntülemek için sağa kaydırabilir veya sonraki sayfayı görüntülemek için sola kaydırabilirsiniz.

Ekranın alt kısmında İptal ve Tamam gösteriliyorsa uygun yanıtı seçmek için sensörün tetikleyicisini kullanabilirsiniz. Tetik düğmesini İptal işlemini gerçekleştirmek için sola veya Tamam işlemini gerçekleştirmek için sağa kaydırın.
