Adım 2: Lazer Probu Kalibre Edin

Bu adımda açıklanan kalibrasyon süreci, ölçme lazer probu seçenekleri türüne ve yüklü arayüz türüne bağlı olarak değişir. Kalibrasyon seçenekleri hakkında ayrıntılı bilgi için PC-DMIS Laser dokümantasyonunda "Ölçme Lazer Probu Seçenekleri" konusuna bakın.

Aşağıdaki adımlarda lazer probunuzu ilk defa kalibre ederken kullanacağınız prosedür özetlenmektedir:

1. Uç, adım 1 içinde tanımlandıktan sonra, Prob Yardımcı Programları iletişim kutusundan Ölç'ü tıklayın. Bu, Lazer Probu Ölçüm Seçenekleri iletişim kutusunu açar.

2. Kalibrasyon prosedürünü başlatmak için Ölç öğesini tıklatın. Perceptron V5 sensörünü KULLANMIYORSANIZ, adım 5'i atlayın. Perceptron V5 sensörünü kullanıyorsanız önce düz hedefte lazerin tüm Z derinlik mesafesini taramanız istenir.

3. Aşağıdaki işlemleri uygulayarak V5 sensörünüzün Z derinliğini (düz hedef kalibrasyonu) ölçün:

1. Düz hedef kalibrasyonunu gerçekleştirmeyi düşündüğünüz düz yüzeye bir parça beyaz kağıt yerleştirin.

2. V5 sensörünü tarama satırı lazerin yansıtılan kılavuz kutusunun dışında olacak şekilde düz yüzeye yakın tutun.

3. Lazer tetiğini basılı tutarak, lazer çizgisi kılavuz kutusunun diğer tarafına geçecek şekilde probu lazer mesafesinin tam menziline kadar uzaklaştırın.

4. Tetiği serbest bırakın. Bu, düz hedef kalibrasyonunu tamamlar.

4. Kalibrasyon küresinde sensör kalibrasyonunu tamamlamak için Lazer sekmesinden ekran talimatları ve görsel göstergeleri takip edin.

1. Probu kalibrasyon küresinde 15 farklı konuma götürmeniz istenecektir (her konumda küre etrafında 3 farklı alan olmak üzere 5 farklı konum). Lazer prob sürekli yoklama yapıyor olacaktır, ancak yalnızca bazı kriterleri karşılayan bir veri şeridini kabul edecektir. Sistemin kalibrasyonu tamamlayabilmesi için 15 farklı konumun her birinde 5 veri şeridine ihtiyacı vardır.

   5 farklı konum için üç alanda ("uzak", "sol" ve "sağ") kalibrasyon yaparken, dönencelerin her ikisinde bir vuruş (lazer şeridi) aldığınızdan emin olun. Dönence, aşağı açılır bağlantıda bulunan yukarıdaki resimde "Şerit 1" ve "Şerit 2" olarak gösterilir. Ayrıca, ekvator çevresinde 0, 120 ve 240 derecelerde problarken, alt konumda 2 şerit ve üst konumda ise yalnızca 1 şerit alarak kürenin alt parçasına öncelik verin. Bunun nedeni kürenin en üstünde gerçekleşen 4 ve 5 setleri sırasında ek verilerin alınmasıdır.

   Farklı Problama Konumlarının Grafik Tasviri

   • Küre etrafında 5 Konum:

   Konum 1: Lazer şeridi aşağıdaki görüntüde olduğun gibi küre kenarı boyunca yatay olmalıdır.



   Konum 2: Sensörü küre etrafında Konum 1'den 120 derece döndürün.

   Konum 3: Sensörü küre etrafında Konum 2'den 120 derece döndürün.

   Konum 4: Sensörü kürenin tepesine getirin.

   Konum 5: Lazer şeridi konum 4'ten 90 derecede bulunacak şekilde sensörü kürenin tepesine getirin.

   • Lazer mesafesi içinde 3 Sensör Alanı (Uzak, Sağ ve Sol):

   Alan 1: Uzak	Alan 2: Sağ	Alan 3: Sol

   • Küre yüzeyinde 2 şerit. Probu, beş şerit için bu şeritlerden birinin içinde tutun.



   Şerit 1: Kürenin ekvatorunun (orta çizgisi) 20 derece üzerinde.

   Şerit 2: Kürenin ekvatorunun (orta çizgisi) 20 derece üzerinde.



   Kabul Edilebilir bir Şerit için Kriterler:

   • Prob, kolun anında durdurulmasına karşı olmamalıdır.

   • Şerit, 100'den fazla nokta içermelidir.

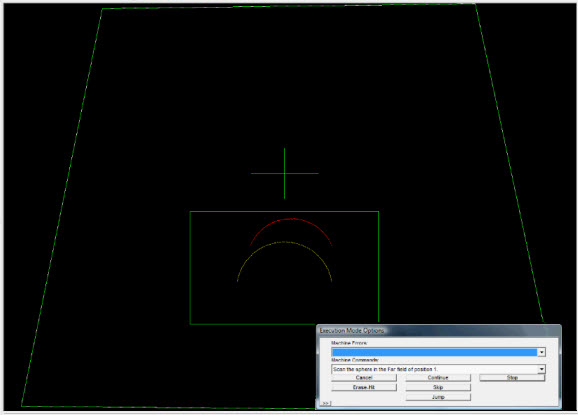

   • Lazer Görünüm'de, lazerin kırmızı yayı, sarı yayı sınırlayan yeşil dikdörtgen alan içinde bulunmalıdır.

   • Lazerin yayı tarafından oluşturulan çözülmüş dairenin en az 100 yay derecesi olması gerekir. Bu, yayın başlangıç vektörü ile bitiş vektörü arasındaki farktır.

   • Lazer, kalibrasyon küresinin teorik çapı ile çarpılan .875 çapını problamalıdır. Bu da, teorik çapın %81,9 ile %96,6 arasını problaması gerektiği anlamına gelir.

   • Prob hareketsiz kalmalıdır. Son 5 problamada 1,5 mm değerinden daha fazla hareket etmemelidir.

2. Her bir vuruşta (veya lazer şeritte), biçim ve boyut mümkün olduğunca benzer olacak şekilde lazerin kırmızı yayını sarı yay ile (kürenin teorik yayı) hizalamak için Lazer sekmesini kullanın.

3. Lazerin kırmızı yayını, sarı yayın etrafındaki yeşil dikdörtgen kutu içinde kalacak şekilde hareket ettirin. Lazerin yayını sarı yayın üzerine konumlandırdığınızda, frekans ve aralıkta duyulabilir bir bip sesi yükselir. Bu sizin istediğiniz konuma yaklaştığınızı anlamanıza yardım eder.

4. Çeşitli kriterler karşılanana kadar lazer probu ilgili konumda hareketsiz tutun. PC-DMIS şeridi otomatik olarak kabul eder ve sizi yeni bir konumda problamak konusunda uyarır.

Sonraki Adım...
