İzleyici durum çubuğunun görünürlüğünü değiştirmek için Görünüm | Durum Çubuğu | İzleyici menü öğesini kullanabilirsiniz.

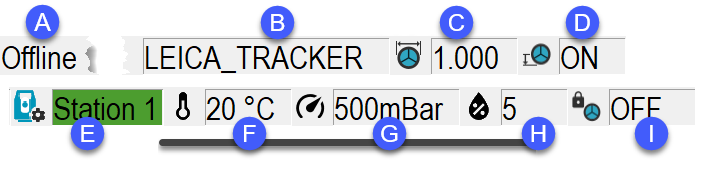

6doF Makineleri için durum çubuğu
Sistem Lazer Durumu Göstergesi - Bu alan, Lazer İzleyici sisteminin durumunu gösterir.
Renk Yok (Çevrimdışı) - Sistem çevrimiçi değildir.
Yeşil (Hazır) - Sistem ölçüme hazırdır.
Sarı (Meşgul) - Sistem geçerli olarak ölçüm yapmaktadır.
Kırmızı (Hazır değil) - Sistem ölçüme hazır değildir. Bunun nedeni, kırık bir ışın veya T-Prob reflektör uyuşmazlığı olabilir.
Mavi (6dof hatası) - Kamera, prob yönünü doğru bir biçimde hesaplamak için aygıtın LED'lerini (genellikle T-Prob) yeterince göremiyordur.
Prob Adı - Bu alan, Prob Yardımcı Programları iletişim kutusunda tanımladığınız probun adını gösterir.
Prob Çapı - Bu alan, Prob Yardımcı Programları iletişim kutusunda tanımladığınız prob ucunun çapını gösterir.
Prob Telafisi - Bu alan prob telafisinin açık olup olmadığını gösterir (Ekle | Parametre | Prob | Prob Telafisi).
Etkin İstasyon Göstergesi - Bu alan geçerli etkin istasyonu gösterir. İstasyon eklemek veya silmek üzere İstasyon Yöneticisi iletişim kutusunu açmak için bu alanı çift tıklatabilirsiniz.
Kırmızı (Yönlendirilmemiş) - Bu, yazılımın istasyon konumunu henüz hesaplamadığını gösterir.
Yeşil (Yönlendirilmiş) - Bu, yazılımın istasyon konumunu hesapladığını gösterir.
Sıcaklık - Bağlı bir hava durumu istasyonunuz varsa sıcaklığı gösterir.
Basınç - Bu, bağlı bir hava durumu istasyonunuz varsa basıncı gösterir.
Nem - Bağlı bir hava durumu istasyonunuz varsa nem oranını gösterir.
Sıcaklık, basınç ve nem için, makineye bağlı bir hava durumu istasyonunuz yoksa kutuları çift tıklatarak değerleri yazabilirsiniz.
PowerLock (AÇIK/KAPALI) - AÇIK olarak ayarlandığında, PowerLock özelliği olan İzleyici sistemlerinin reflektörü üzerinde bir otomatik kilitleme gerçekleştirir. KAPALI olarak ayarlandığında, kilitlenmek için ışını manuel olarak yakalamanız gerekir.
3B Makineleri İçin Durum Çubuğu Farkları
3B makine durum çubuğundaki öğelerin çoğu 6doF makineler için olanlarla aynıdır. Ancak, donanımınıza ve yapılandırmalarınıza bağlı olarak, durum çubuğunuzda bu ek simgelerden bazıları kullanılabilir.
Bağlantı simgeleri:
- Aygıt elektriğe bağlıdır.
- Aygıt pille çalışmaktadır.
- Denetleyici elektriğe bağlıdır.
- Denetleyici pille çalışmaktadır.
İzleyici Ölçüm Profili Modu simgeleri:
- Profil Yok
- Standart Profil
- Hızlı Profil
- Hassas Profil
- Dış Mekan Profili
İzleyici ölçüm profili modu simgeleri için bellenim v2.0 veya üstü gereklidir.
PC-DMIS İzleyici ölçüm profili modunu belirlemekte başarısız olursa, araç çubuğu düğmesi simgesi ve ölçüm profili için durum çubuğu simgesi Profil Yok sembolünü () görüntüleyecektir. Bu olursa, araç çubuğu düğmesinden veya izleyici menüsünden ölçüm profilini seçin.
Prob Modu simgeleri:
- Ortalama
- Tek
- Sabit
- İki yüzlü
