PC-DMIS Portable, sert (temas) probları çeşitlerini destekler.
PC-DMIS sürüm 2021.1'den itibaren, Romer RDS taşınabilir kol temas probu bileşenlerini ayırabilirsiniz. Bu, Grafik Görüntüleme penceresinde öğelerin görünümünü engelliyorsa prob gövdesini gizlemenizi sağlar.
2021.1 sürümü öncesi PC-DMIS sürümü kullanıyorsanız ve sürüm 2021.1 veya üstüne yükselttiyseniz, orijinal Romer RDS temas probu (.PRB) dosyalarını güncellemeyi tamamladıktan sonra silmeniz gerekir. Temas probu dosyalarını sildikten ve PC-DMIS'i başlattıktan sonra bir Taşınabilir kola bağlandığınızda yazılım otomatik olarak temas probu dosyalarını yeniden oluşturur. Böylece Prob Yardımcı Programları iletişim kutusunda tek tek bileşenleri görebilirsiniz.

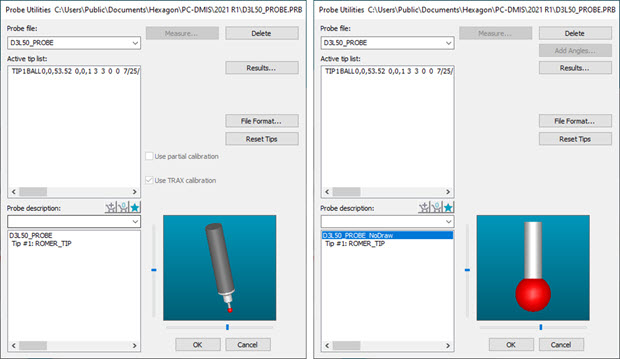

Portable temas probu bileşenlerini gizledikten sonra Prob Yardımcı Programı iletişim kutusu örneği
Bir hard prob seçerseniz, PC-DIMS programı, parça ile temas ettiğinde otomatik olarak tetiklenmeyen bir prob bekler. Sert probla bir DCC kalibrasyonu gerçekleştiremezsiniz. Doğru prob türünü seçtiğinizden emin olun.
Bir kol makinesi ile ölçerken parmaklarınız ve baş parmağınızın erişebileceği düğmeler arasında olacak şekilde probu tutun.
Geometrik özellikleri (çizgiler, daireler, düzlemler ve diğer özellikler) ölçtüğünüzde tek tek telafi edilen noktalar yerine çözülen özelliğin kendisine göre PC-DMIS prob yarı çapını telafi eder.
Bir düzlemi ölçtüğünüzü varsayalım. Düzlem özelliğini meydana getiren tek tek vuruş noktalarını prob şaftı (gövdesi) özelliğin yüzeyine dik durumda olarak ölçmeniz gerekmez.
PC-DMIS Taşınabilir, bir daire, koni veya silindirin ölçerken, dış çapın (OD) iç çapını (ID) ölçüp ölçmediğinizi için İLK VURUŞTAKİ prob şaftını (gövdesini) izler.
Çoğu durumda, probu, fiziksel olarak bir kimlik dairesinin yüzeyine, daire özelliğinin diğer yanından gelen müdahale olmaksızın, tam olarak normal yerleştiremezsiniz. Probu, bir iç çap dairesi kaydetmek için daire merkezine doğru mümkün olduğunca fazla eğimlendirilmeli (uçlandırılmalı) ve bir dış çap dairesi kaydetmek için merkezden uzakta tutmalısınız.
Bir kimlik veya OD daire ölçümünden sonra, PC-DMIS programının daire türünü doğru bir şekilde belirlediğini doğrulamak için Düzen Penceresi öğesinde vurgulanan özelliğe F9 ile basın. Dairesel Özellik Türü seçeneğini denetleyin.
