CAD Seçimi yöntemi ölçüm yordamınıza özellik eklemek için kullanılır. Grafik Görüntüleme penceresinin CAD sekmesinin içinde istediğiniz CAD öğesini (daire, kenar, yüzey vb. gibi) tıklatın. Açık bir Profil 2B eklemek istiyorsanız, ölçmek istediğiniz profil 2B'yi oluşturan CAD öğeleri serisini de seçin.
Aşağıdaki adımlar, CAD seçim yöntemini kullanarak bir daire özelliğini ölçüm yordamınıza nasıl ekleyeceğinizi gösterir:
Otomatik Özellik araç çubuğuna erişmek için, ana menüden Görünüm | Araç Çubukları | Otomatik Özellikler öğesini tıklatın veya araç çubukları alanını sağ tıklatıp listeden bunu seçin.
Daire düğmesini tıklayın. Bir daire için Otomatik Özellik iletişim kutusu görünür.
Otomatik Özellik iletişim kutusunu açık tutun ve Grafik Görüntüleme penceresinin CAD sekmesini seçin. Sonra, istenen dairenin kenarını bir kez tıklatın. Diğer özellikler ek veya birkaç tıklatma gerektirebilir. Bkz. "Desteklenen Özellikler için Gerekli Tıklatmalar".

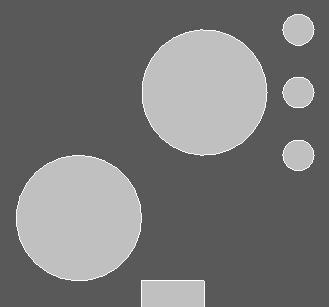

CAD Görünümünden bir daire seçme
PC-DMIS programının yanlış bir öğe seçmemesini sağlamak için CAD öğesinin mümkün olduğu kadar yakınına tıklayın.
PC-DMIS Vision otomatik olarak özellik için nominal verileri Otomatik Özellik iletişim kutusuna yerleştirir.
Vuruş hedefleri tüm özellikler için otomatik olarak görüntülenir. Sonuçtaki CAD penceresi görünümü aşağıdakine benzer görünmelidir:

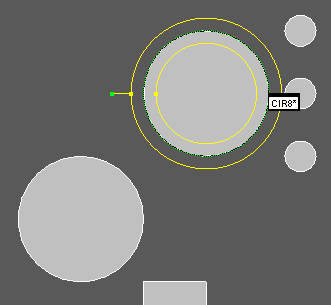

Hedef ile daire özelliği
Yazılımın istenen daire özelliğini seçtiğine ve taranan bölge bandı göstererek bir hedef çektiğine dikkat edin.
Özelliği ölçüm yordamına eklemek için Oto Özellik üzerindeki Oluştur'u tıklayın.
