Canlı Görünüm'de algılanan Çizgi özelliği örneği:PC-DMIS'yi Çevrimdışı/CAD Kamera modunda çalıştırırken Canlı Görünüm modunda QuickFeatures desteklenmez.
Ayrıca Canlı Görünümde QuickFeatures yüksek kontrastlı kenarlar, hatta aydınlatma ile ve önemli yüksek frekans spektral bileşenler olmadan bir görüntüye neden olan parçalarda iyi çalışmak için tasarlanmıştır. Örneğin, hiç önemli olmayan yüzey dokusu ile ince arkadan aydınlatılmış parçalar veya yüzeyi aydınlatılan parçalar.
Canlı Görünümde vision QuickFeature'ları oluşturma kuralları ve parametreleri CAD Görünümündekilerle aynıdır:
Kural ve parametreler CAD Görünümünde QuickFeatures işlevselliğiyle eşleşir.
Shift tuşu basılıyken bunları vurgulamak için fare işaretçinizi Canlı Görünüm'de özellikler üzerine getirin.
Canlı Görünüm'de oluşturmak için vurgulanan özelliği tıklatın.
Canlı Görünüm'de vurgulanan özelliğe bağlı olarak Ctrl+Shift tuşlarına basarsanız, bir Kenar Noktası veya Yüzey Noktası özelliği oluşturulur (Canlı Görünüm'e özgü kural ve parametreler için aşağıya bakın).
CAD Görünümü parametreleriyle olduğu gibi Aydınlatma ve Büyütme geçerli ayarlarını kullanır. Diğer tüm özellik parametreleri önceki ayarlarını kullanır.
Aşağıdaki kural ve parametreler yalnızca Canlı Görünümde vision QuickFeature'larını kullanılırken uygulanır:
Algılanan özellikleri vurgulamak için, ÜstKarakter tuşunu veya Ctrl+ÜstKarakter tuşunu basılı tutun ve Canlı Görünümde fare işaretçinizi hareket ettirin. Bu, Fare Tıklamasını Kenara Bitiştir seçeneğini etkinleştirmeye ve Canlı Görünüm Kurulumu iletişim kutusunda Aralık (piksel) özelliği için girilen değere bağlıdır. Canlı Görünüm ayarları hakkında ayrıntılı bilgi için "Canlı Görünüm'de Ayarlama" konusuna bakın.
Bir Daire veya Çizgi özelliği algılandığında ve vurgulandığında, Ctrl + Shift tuşlarına bastığınızda özellik bir Kenar noktasına değişir.

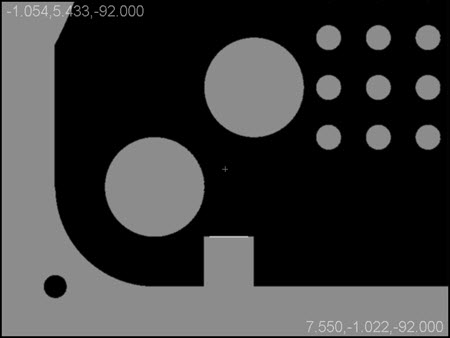

Canlı Görünüm'de algılanan Çizgi özelliği örneği:

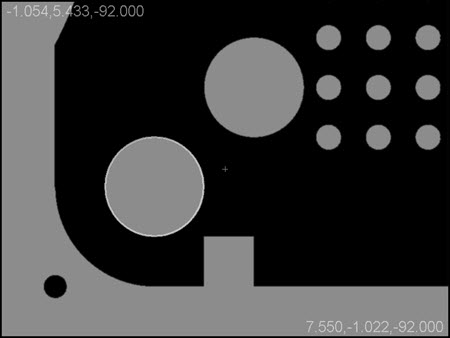

Canlı Görünüm'de algılanan Daire özelliği örneği:
Hiç Daire veya Çizgi özelliği algılanmadığında, ancak imleç bir kenarın yakınındayken Ctrl + Shift tuşlarına basarsanız bir Kenar Noktası algılanır. Hiç kenar algılanmazsa bir Yüzey noktası vurgulanır.
Canlı Görünüm'de bir Yüzey Noktası özelliği örneği:
Bir özellik vurgulandığında ve seçmek için tıklattığınızda, ilgili özellik eklenir
Bir Kenar Noktası algıladığınızda ve vurguladığınızda, vektörü Canlı Görünüm görüntüsünde kenardan imlece doğru tanımlanır. Bir Kenar Noktası özelliği oluşturulursa vurgulanan vektör özelliğin kenar vektörünü denetler.
Canlı Görünüm'de olası vektör yönelimleriyle Kenar Noktası özellikleri örnekleri:
Canlı Görünüm'de Desteklenen Vision QuickFeatures:
Özellik |
Yöntem |
Daire |
QuickFeatures oluşturmak için kullanılan yöntemler hakkında ayrıntılar için PC-DMIS Çekirdek dokümantasyonundaki "Otomatik Özellikler Oluşturmanın Hızlı Yolları" bölümünde "QuickFeatures Oluşturma" konusuna bakın. |
Kenar Noktası |
|
Çizgi |
|
Yüzey Noktası |
