Kromatik Beyaz Işık Sensörü (CWS) ölçüm yordamında etkin probsa PC-DMIS Vision spektrum çizimi içeren bir Lazer sekmesini ekler. Yazılım ölçüm yordamını yürütmezken spektrum çizimi CWS sinyalinin yapısını ("gürültü") gösterir. Bu, parametreler için aydınlatma ve frekans gibi optimum ayarları seçmenize yardımcı olur.
Aşağıdaki uyarıyı unutmayın:
PC-DMIS, ölçüm yordamı yürütülmesi sırasında spektrum çizimini güncellemez.
Lazer sekmesi seçildiğinde ve güncellenirken CWS Yoğunluğu ve Mesafe okumaları Prob Okumaları penceresinde görünmez.
Spektrum grafiğini kullanmak için minimum gereksinimler şunlardır:
Bir CHRocodile S, CHRocodile SE veya bir CHRocodile 2SHS beyaz ışık sensörü
5.97'den başlayan CHRocodile donanım yazılımı sürümü
Bir USB veya Ethernet kablosuyla kişisel bilgisayara bağlı bir CHRocodile sensörü
X ekseni - Spektral diyagramın X ekseni, sensörün kalibre edilmiş mesafesinin toplam aralığını temsil eder. Z ekseni pozitif yönde hareket ettikçe çizimin tepesi soldan sağa taşınır.
Y ekseni - Spektrum çiziminin Y ekseni sinyal gücünü gösterir. Mesafe ölçümü için en iyi sonuçlar için bu örnekte gösterilene benzer tek ve keskin bir baskın zirve olmalıdır:

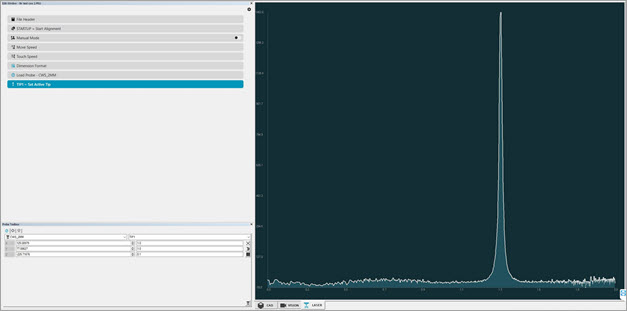

Lazer sekmesinde spektrum çizimi örneği
