Yeni ölçüm stratejisi aktifleştirildiğinde, birden fazla fare tıklatmasıyla alternatif aktif ve boş hedefler oluşturabilirsiniz. Değişen aktif ve boş hedefler yalnızca ilgi alanlarına odaklanmanızı sağlar.
Büyük Özellik modu için, aktif ve boş arasında veya boş ve aktif hedefler arasında dönüştüremezsiniz.
Vuruşlar Alt tuşu kombinasyonuyla silinebilir.
Aşağıdaki örnekte, boş alanın üzerine genişleyen bir Çizgi özelliği tanımlanarak alınan dört vuruşun Canlı Görünüm'de sonuçlar gösterilmektedir.
Canlı Görünüm'de alternatif aktif ve boş hedef vuruşlarının örneği
Sonuçtaki hedefler, Çizgi özelliğiniz için Otomatik Özellik iletişim kutusunun Prob Araç Kutusu'nda tanımlanır.

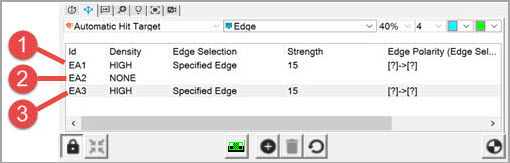

Prob Araç Kutusunda vuruşların sonuçları
Yukarıdaki görüntüde:
1 - Hedef, tıklama 1 ve 2'den tanımlandı
2 - Hedef, tıklama 2 ve 3'ten tanımlandı
3 - Hedef, tıklama 3 ve 4'ten tanımlandı
Her aktif hedef oluşturuldukça, otomatik yürütme gerçekleştirilir.
Otomatik yürütmenin sonuçlarını gösteren örnek
Etkin hedefi tanımlayan ikinci tıklatma geçerli Görüş Alanı (FOV) dışındaysa bir uyarı mesajı görünür ve makinenin hareketi konusunda sizi uyarır.
Aktif bir hedef yürütüldüğünde, Hedef Genişlik, Kenar Türü, Kenar Polaritesi, Odak ve Filtre gibi parametreler düzenlenebilir. Bu parametrelerden herhangi birinde değişiklikler yapılırsa, son aktif hedefi yeniden yürütme tetiklenir.
Açılır menüyü görüntülemek için Vision sekmesini sağ tıklatın.
Odak, Kenar Seçimi veya Nokta Yoğunluğu'nu tıklatın ve gerektiği gibi düzenlemek için uygun menü seçeneğini seçin. Tüm vuruşları kaldırmak ve tüm hedefleri temizlemek için Sıfırla'yı tıklatın.
Hedef alanını gerektiği gibi yeniden boyutlandırmak için hedef alan sınır kutusundaki tanıtıcılardan birini tıklatıp sürükleyin.
Ayarları gerektiği gibi değiştirmek için Kenar Polaritesi alanlarının her birini tıklatın.
Son Aktif Hedefte yapılan değişiklikler otomatik yürütmenin yeniden başlatılmasına neden olur.
Bir yürütme hatası durumunda, başarılı ölçümü sağlamak için parametreler düzenlenebilir. Yürütme hatası temizlendiğinde, özellik ve hedef tanımları devam edebilir.
Çift tıklatarak hedef ve özellik oluşturma veya kutu seçme işlevselliği Büyük Özellik modundayken hala kullanılabilir. Ancak bu eylemlerden biri gerçekleştirilirse, bir uyarı mesajı görünür.
