Prob Okumayı Ölçüler ile Kullanma

Ölçüm sonuçları Prob Okuma içinde görüntülendiğinden, Prob Okumanın temel işlevini anlamak, ölçülerle kullanım için çok önemlidir.

Aşağıdakilerden birini yaparak Prob Okumayı açabilirsiniz.

• CTRL + W tuşlarına basın.

• Prob Araç Kutusu iletişim kutusunun KonumProbu sekmesinden, Prob Okumalarını seçin.

• Görünüm | Diğer Pencereler | Prob Okumaları menü öğesini seçin.

Prob Okuma Penceresini Anlama

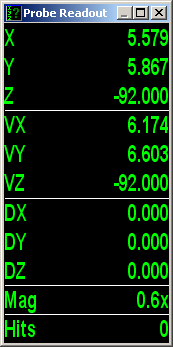

Prob Okuma Penceresi

• XYZ, geçerli hizalama başlangıç noktasına göre FOV merkezinin konumudur.

• VX, VY ve VZ, ölçünün, geçerli hizalama başlangıç noktasına göre konumudur. Ölçü, Görüş Alanı (FOV) içinde ortalanmışsa, o zaman XYZ ve VX, VY, VZ değerleri aynı olacaktır. Ölçüyü bağımsız olarak gerekli konuma sürüklemek için sol fare düğmesini kullanın.

• DX, DY ve DZ, göreli mesafeleri görüntülemek için ölçülerle birlikte kullanılır. Bu değerler, geçerli hizalama başlangıç noktasından bağımsızdır ve DXYZ Okumalarını Sıfırla düğmesini () Prob Araç Kutusu içinden kullanarak bağımsız olarak sıfırlanabilir. Prob Araç Kutusu kapatılırsa, pencerede sağ tıklatabilir ve açılır menüden Sıfır Okumaları DXYZ öğesini tıklatabilirsiniz.

Bu bölümde verilen ölçü örnekleri için, Prob Okuması öğesini aşağıdaki gibi düzenleyin:

1. Prob Okuması penceresini sağ tıklayın ve açılan menüden Ayar öğesini tıklayın.

2. Aşağıdaki seçenekleri kontrol edin:

Prob konumu

Geçerli prob konumunu ekranda göster

Hedefe mesafe

Bir ölçü etkinken DX, DY ve DZ değerlerini bağımsız olarak sıfırlamak için Sıfır Okumaları DXYZ seçeneğini seçin.

3. Kaydetmek ve çıkma için Tamam'a basın.
