激光测头工具箱：激光剪辑区域属性选项卡

激光剪辑区域属性选项卡

激光剪辑区域属性选项卡可以设置参数，舍弃传感器视场指定区域以外的数据。此特征只保留相关数据。

梯形：激光视图中的大绿色梯形（如下）代表了传感器的最大视场。剪裁区域位于该视场内。

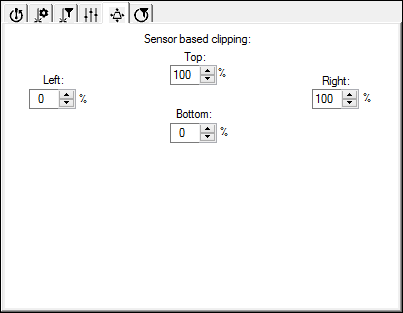

基于传感器的剪辑区域: 传感器视场内更小的绿色梯形。

上、左、右、下方框可设置 0% 至 100% 之间的值，用于控制剪裁区域。这允许您丢弃不必要的数据。

当底部和左边值为0%，顶部和右边值为100%时，传感器将收集所有数据，因为剪辑区域与视场最大时相同。

使用顶部 85、底部 85、左边 15 和右边 15 的剪辑数据示例

在测量孔时可以使用剪辑区域。当不想周围孔的数据干扰特征计算时，您可以控制剪辑区域，从而丢弃不需要数据。

拖动线

您还可以使用指针并拖动较小的绿色梯形的剪切区域线来设置所需的百分比。
