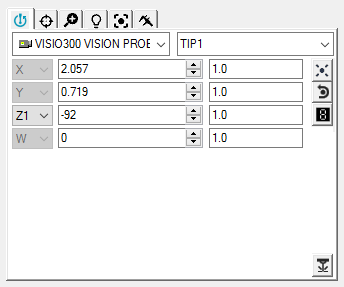

测头工具栏—定位测头选项卡
您可以使用定位测头选项卡充当“虚拟操纵杆”来定位测头或相机，使其位于您要测量的特征上方。
要定位您的影像测头，请执行以下步骤：
在增量编辑框
中调整增量值，以指定当前位置编辑框中的值增加或减少的量。
点击上和下箭头以修改当前位置编辑框中的值。这会导致您的 影像测头根据指定的值实时移动。作为另一种选择，您可以输入该值并回车，导致影像测头移动。
对于多轴机床（例如两个转台），它还选择当前激活的转台。
若在测头工具箱的测头和测尖列表中看不到任何信息，则需先定义测头。如需定义测头的更多信息，参见 PC-DMIS 核心文档中的“定义测头”一章。
鉴于您可以将此选项卡与所有测头类型（接触式、激光式或光学式）一起使用，因此本 PC-DMIS 影像文档仅涵盖 PC-DMIS 影像相关项目。有关与一般测头相关的工具箱的信息，请参见 PC-DMIS 核心文档中的“使用测头工具箱”。
定位测头选项卡按钮
|
单击采集测点按钮将测量视野中心的边缘点。边缘点必须位于要测量的视野中心 60 像素范围内。 |
|
单击删除测点按钮，删除使用鼠标左键采集的锚点。此按钮将保持禁用状态，直至您输入锚点测点。 |
|
单击测头读数按钮以显示测头读数窗口。可调整该窗口大小或重新放置该窗口。请参见“使用测头读数窗口和光学测头”主题。 |
|
激光 On/Off 按钮只在拥有激光测头或激光指针配合的系统上可用（例如 TESA VISIO 300 和 500）。该 按钮切换激光的开和关。 |
