影像多边形

创建多边形：

1. 如果您想在 DCC 模式下创建并测量多边形并且您的机器支持 DCC 运动，请选择 DCC 模式 。

2. 从自动特征工具栏（插入 | 特征 | 自动 | 多边形）中选择自动多边形 。这将打开多边形自动特征的自动特征对话框。

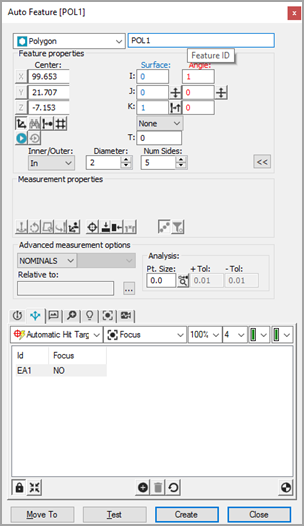

影像多边形自动特征对话框

3. 从自动特征对话框中，通过以下两种方式之一选择一个多边形：

• CAD 选择方法 - 从 CAD 选项卡，在 CAD 曲面上多边形边缘附近单击，建立多边形的位置。

• 目标选择方法 - 要使用此方法选择多边形，请执行以下步骤：

1. 在对话框的特征属性区域中，键入或使用向上和向下箭头设置边数框中的值。

2. 从图形显示区域，选择影像选项卡以显示实时视图窗口。

3. 在第一条边上单击两个点，然后在所有其他边上单击一次以定义特征。边的总数应与您在第一步中设置的边数框中的值相对应。

4. 根据需要调整照明和放大倍率。

4. PC-DMIS 影像测量 自动将多边形的标称数据填入自动特征对话框。将自动显示多边形的触测目标。

5. 调整自动特征对话框标称信息使其与多边形理论值匹配。此外，还应根据需要调整测头工具箱的值。

6. 单击测试，对多边形测量进行测试。

7. 单击自动特征对话框上的创建，将多边形添加至测量例程。

8. 保存测量例程，以供未来执行。请参见“执行影像测量例程的注释”。
