Schaltfläche 'Gemessener Torus'
Mit der Schaltfläche Torus können Sie den Mittendurchmesser und den Ringdurchmesser des Toruselements messen. Die Position des Schwerpunktes der ausgewählten Punkte wird ebenfalls berechnet.
Zum Erstellen eines gemessenen Torus sind mindestens sieben Messpunkte erforderlich. Nehmen Sie die ersten drei Messpunkte auf einer Ebene des Mittellinienkreises des Torus auf (siehe Diagramme weiter unten). Diese Messpunkte müssen die Ausrichtung des Torus darstellen, sodass ein imaginärer Kreis, der durch diese drei Messpunkte erzeugt würde, ungefähr denselben Vektor wie der Torus aufweisen würde.

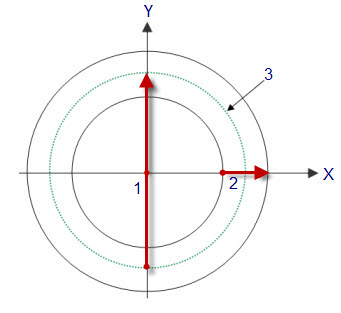

Draufsicht eines Torus. Beachten Sie den Hauptdurchmesser (1), den Nebendurchmesser (2) und den Mittellinien-Kreis (3).
Wenn Sie den Torus orientieren und ihn von oben betrachten mit Z+ nach oben, müssen Sie die ersten drei Messpunkte gegen den Uhrzeigersinn aufnehmen. Damit geben Sie dem Torus einen Vektor von 0, 0, 1. Wenn Sie die Messpunkte im Uhrzeigersinn aufnehmen, wird der Torus einen Vektor von (0, 0, -1) besitzen.
Die restlichen 4 Messpunkte können an jeder beliebigen Position aufgenommen werden, solange sie sich nicht auf derselben Ebene befinden.

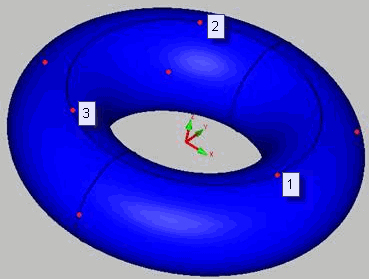

Beispieltorus aus 7 Punkten - die ersten drei Messpunkte wurden gegen den Uhrzeigersinn aufgenommen
