Schaltfläche Auto-Zylinder
Mit der Auto-Option Zylinder können Sie eine Zylindermessung definieren. Diese Art der Messung ist besonders dann nützlich, wenn ein gleichmäßiger Messpunktabstand für Teilzylinder erforderlich ist. Für die Messung von Auto Zylindern sind mindestens sechs Messpunkte erforderlich.
Um auf die Option Zylinder zuzugreifen, öffnen Sie das gleichnamige Auto Element-Dialogfeld (Einfügen | Element | Auto Element | Zylinder).

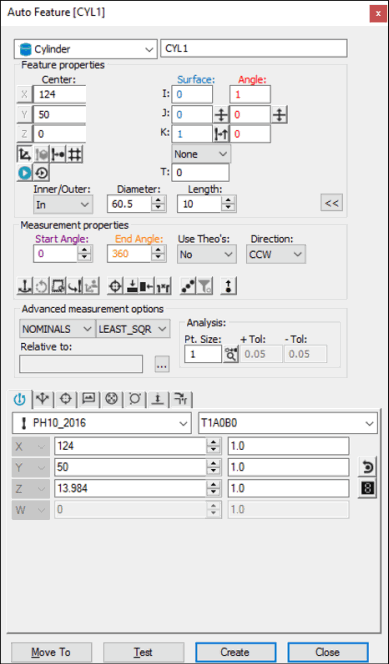

Dialogfeld "Auto Element" - Zylinder
Bei bestimmten Punktmustern (z. B. zwei Reihen mit drei Punkten in gleichem Abstand zueinander oder zwei Reihen mit vier Punkten in gleichem Abstand zueinander) gibt es mehrere Möglichkeiten, einen perfekten Zylinder zu erstellen oder zu messen. Daher kann es vorkommen, dass der Besteinpassungsalgorithmus von PC-DMIS den Zylinder mit einer unerwarteten Lösung erstellt oder misst. Um die besten Ergebnisse zu erzielen, sollte gemessenen oder erstellten Zylindern ein eindeutiges Punktemuster zur Vermeidung ungewollter Lösungen zugrunde liegen.
Wenden Sie bei geöffnetem Dialogfeld zur Erstellung des Elements eine der folgenden Methoden an:
Verwenden von Flächendaten auf dem Bildschirm
So generieren Sie einen Zylinder mit Hilfe von Flächendaten:
Klicken Sie auf der Symbolleiste Grafikmodi auf das Symbol Flächenmodus (
).
Platzieren Sie den Mauszeiger (außerhalb oder innerhalb des gewünschten Zylinders).
Klicken Sie in der Nähe des Zylinders einmal auf eine Fläche. PC-DMIS markiert den ausgewählten Zylinder. Mittelpunkt, Winkel und Durchmesser aus den CAD-Daten des ausgewählten Zylinders werden im Dialogfeld angezeigt. Es markiert das Zylinderende, das der Stelle des Mausklicks auf dem Werkstückmodell am nächsten ist.
Bestimmen Sie die Länge des Zylinders, indem Sie in der Registerkarte Tasterbahn-Eigenschaften taktil der Taster-Werkzeugleiste die Werte für die Anfangstiefe und für die Endtiefe eingeben.
Nehmen Sie ggf. weitere Änderungen in diesem Dialogfeld und der Tasterbahn-Eigenschaften taktil der Taster-Werkzeugleiste vor.
Klicken Sie auf die Schaltfläche Erzeugen.
Flächendaten mit dem KMG verwenden
So generieren Sie einen Zylinder anhand der Oberflächendaten mit dem KMG:
Nehmen Sie drei Meßpunkte im Loch oder am Bolzen auf.
Setzen Sie den Taster auf eine andere Tiefe
Nehmen Sie drei weitere Messpunkte auf. PC-DMIS durchstößt die CAD-Oberfläche, die dem Berührungspunkt des Tasters am nächsten liegt.
Die angezeigten Werte X, Y, Z geben den nächstgelegenen CAD-Zylinder, nicht die tatsächlichen Messpunkte, wieder. Die Werte I, J, K geben die Oberflächennormale wieder. Wird der CAD-Zylinder nicht gefunden, zeigt PC-DMIS den nächstgelegenen Punkt an und fordert Sie auf, weitere Messpunkte aufzunehmen.
Die Option NW-Suche sollte bei dieser Messmethode in der Liste Modus aktiviert werden. Weitere Informationen zu Nennwerten finden Sie im Thema "Liste 'Modus'" in der Kerndokumentation über PC-DMIS.
Drahtmodelldaten auf dem Bildschirm verwenden
Ein Zylinder kann ebenfalls mit Drahtmodell-CAD-Daten erzeugt werden.
So erzeugen Sie anhand von Drahtmodelldaten einen Zylinder:
Klicken Sie in der Nähe des gewünschten Drahts auf dem Zylinder. PC-DMIS hebt den ausgewählten Draht hervor und markiert das Zylinderende, das der Stelle des Mausklicks auf dem Werkstückmodell am nächsten ist.
Vergewissern Sie sich, dass das richtige Element ausgewählt wurde.
Die Antastrichtung des Tasters verläuft stets im rechten Winkel zum Element sowie zum aktuellen Mittellinienvektor des Tasters. Wenn der Draht ausgewählt worden ist, werden die Werte für Mittelpunkt und Durchmesser des ausgewählten Zylinders im Dialogfeld angezeigt.
Wenn das zugrundeliegende CAD-Element weder ein Kegel, noch ein Kreis noch ein Bogen ist, könnten weitere Mausklicks erforderlich sein, um das Element zu identifizieren. Wenn PC-DMIS nicht das richtige Element hervorhebt, klicken Sie mindestens zwei weitere Stellen des Zylinders an.
Ohne Verwendung von CAD-Daten
So generieren Sie einen Zylinder, ohne CAD-Daten zu verwenden:
Nehmen Sie drei Messpunkte auf der Oberfläche auf, um die Ebene zu ermitteln, in der der Zylinder liegt.
Nehmen Sie drei Messpunkte im Loch (oder am Bolzen) auf.
Nehmen Sie drei weitere Messpunkte auf einer anderen Ebene auf.
PC-DMIS berechnet den Blechzylinder unter Verwendung von allen sechs Messpunkten. Wenn PC-DMIS Schwierigkeiten bei der Bestimmung des Elementtyps hat, hilft es manchmal, einen Messpunkt zwischen den beiden Ebenen aufzunehmen. PC-DMIS verwendet die Daten aus allen Messpunkten, die vor Auswahl der Schaltfläche Erzeugen gemessen werden. Die X, Y, Z-Werte, die dann in der Anzeige erscheinen, geben den berechneten Zylindermittelpunkt (oder Bolzen) an.
Daten eingeben
Mit dieser Methode können Sie die gewünschten Werte X, Y, Z, I, J, K für den Kegel eingeben.
Geben Sie die gewünschten Werte X, Y, Z, I, J, K für das Element in das Dialogfeld ein.
Klicken Sie auf Erzeugen, um das Element in Ihre Messroutine einzufügen.
