Schaltfläch Auto-Kerbe
Mit der Auto-Option Kerbe können Sie eine Kerbenmessung definieren. Eine Kerbe ist ein dreiseitiges Rechteckloch. Dieser Messtyp ist besonders dann praktisch, wenn Sie keine Reihe von Geraden oder Kreisen messen oder Schnitt- und Mittelpunkte daraus erstellen möchten. Für die Messung von Kerben sind 4 Messpunkte erforderlich.
Um auf die Option Kerbe zuzugreifen, öffnen Sie das gleichnamige Auto Element-Dialogfeld (Einfügen | Element | Auto Element | Kerbe).

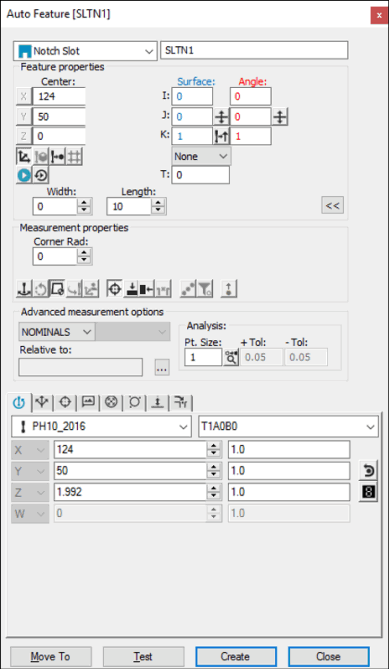

Dialogfeld "Auto Element" - Kerbe
Wenden Sie bei geöffnetem Dialogfeld zur Erstellung des Elements eine der folgenden Methoden an:
Verwenden von Flächendaten auf dem Bildschirm
So generieren Sie eine Kerbenmessung mit Hilfe von Oberflächendaten:
Klicken Sie auf der Symbolleiste Grafikmodi auf das Symbol Flächenmodus (
).
Nehmen Sie mit dem animierten Taster fünf Messpunkte auf der CAD-Oberfläche auf. Gehen Sie dabei in derselben Reihenfolge vor wie bei der Aufnahme von Messpunkten mit einem KMG (siehe "Verwenden von Flächendaten mit dem KMG" ).
Nehmen Sie ggf. weitere Änderungen in diesem Dialogfeld und der Taster-Werkzeugleiste vor.
Klicken Sie auf Erzeugen.
Flächendaten mit dem KMG verwenden
Die Option NW-Suche sollte bei dieser Messmethode in der Liste Modus aktiviert werden. Weitere Informationen zu Nennwerten finden Sie im Thema "Liste 'Modus'" in der Kerndokumentation über PC-DMIS.
So generieren Sie eine Kerbenmessung anhand der Oberflächendaten mit dem KMG:
Berühren Sie mit dem Taster die der Kerbenöffnung gegenüberliegende Seite an zwei Stellen. Dadurch wird eine Linie entlang der Kante definiert.
Berühren Sie das Werkstück einmal auf einer der parallel verlaufenden Seiten der Kerbe, einmal auf der anderen. Dadurch wird die Länge definiert. Der Punkt liegt entlang der Kantenlinie, auf der Hälfte zwischen den parallelen Seiten.
Nehmen Sie einen Messpunkt auf der offenen Kante auf. Dadurch wird die Breite der Kerbe definiert.
Nehmen Sie ggf. weitere Änderungen in diesem Dialogfeld und der Taster-Werkzeugleiste vor.
Klicken Sie auf Erzeugen.
Drahtmodelldaten auf dem Bildschirm verwenden
Eine Kerbe kann ebenfalls mit Drahtmodell-CAD-Daten erzeugt werden.
Verfahren Sie wie folgt. Arbeiten Sie dabei mit dem animierten Taster:
Berühren Sie die der Kerbenöffnung gegenüberliegende Seite an zwei Stellen mit dem Taster. Dadurch wird eine Linie entlang der Kante definiert.
Berühren Sie das Werkstück einmal auf einer der parallel verlaufenden Seiten der Kerbe, einmal auf der anderen. Dadurch wird die Länge definiert. Der Punkt liegt entlang der Kantenlinie, auf der Hälfte zwischen den parallelen Seiten.
Nehmen Sie einen Messpunkt auf der offenen Kante auf. Dadurch wird die Breite der Kerbe definiert.
Nehmen Sie ggf. weitere Änderungen in diesem Dialogfeld und der Taster-Werkzeugleiste vor.
Klicken Sie auf Erzeugen.
Drahtmodelldaten mit dem KMG verwenden
Die Option NW-Suche sollte bei dieser Messmethode in der Liste Modus aktiviert werden. Weitere Informationen zu Nennwerten finden Sie im Thema "Liste 'Modus'" in der Kerndokumentation über PC-DMIS.
So generieren Sie eine Kerbenmessung anhand der Drahtmodelldaten mit dem KMG:
Berühren Sie die der Kerbenöffnung gegenüberliegende Seite an zwei Stellen mit dem Taster. Dadurch wird eine Linie entlang der Kante definiert.
Berühren Sie das Werkstück einmal auf einer der parallel verlaufenden Seiten der Kerbe, einmal auf der anderen. Dadurch wird die Länge definiert. Der Punkt liegt entlang der Kantenlinie, auf der Hälfte zwischen den parallelen Seiten.
Nehmen Sie einen Messpunkt auf der offenen Kante auf. Dadurch wird die Breite der Kerbe definiert.
Nehmen Sie ggf. weitere Änderungen in diesem Dialogfeld und der Taster-Werkzeugleiste vor.
Klicken Sie auf Erzeugen.
Ohne Verwendung von CAD-Daten
So generieren Sie eine Kerbe, ohne CAD-Daten zu verwenden:
Ermitteln Sie die zuoberst liegende Fläche, indem Sie drei Messpunkte aufnehmen.
Berühren Sie die der Kerbenöffnung gegenüberliegende Seite an zwei Stellen mit dem Taster. Dadurch wird eine Linie entlang der Kante definiert.
Berühren Sie das Werkstück einmal auf einer der parallel verlaufenden Seiten der Kerbe, einmal auf der anderen. Dadurch wird die Länge definiert. Der Punkt liegt entlang der Kantenlinie, auf der Hälfte zwischen den parallelen Seiten.
Nehmen Sie einen Messpunkt auf der offenen Kante auf. Dadurch wird die Breite der Kerbe definiert.
Nehmen Sie ggf. weitere Änderungen in diesem Dialogfeld und der Taster-Werkzeugleiste vor.
Klicken Sie auf Erzeugen.
Daten eingeben
Mit dieser Methode können Sie die gewünschten Werte X, Y, Z, I, J, K für die Kerbe eingeben.
Geben Sie die gewünschten Werte X, Y, Z, I, J, K für das Element in das Dialogfeld ein.
Klicken Sie auf Erzeugen, um das Element in Ihre Messroutine einzufügen.
