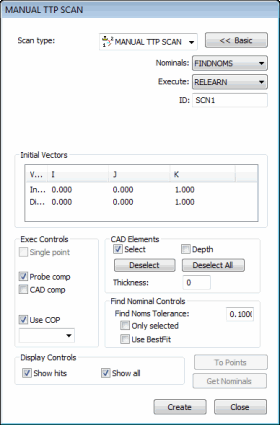

Ein Dialogfeld "Manueller Scan mit schaltendem Tastsystem"
Bei dieser Scan-Methode können Sie eine Punktmessung definieren, indem die Werkstückoberfläche manuell gescannt wird. Dies ist besonders nützlich, wenn durch den Benutzer gesteuerte KMG-Messpunkte erwünscht sind.
Es gibt zwei Arten von manuellen Scans:
Manuelle Scans, die einen schaltenden Taster (ST) verwenden
Manuelle Scans, die einen starren Taster verwenden
Versetzen Sie PC-DMIS in den Manuellen Modus
, bevor Sie mit dem Erstellen des manuellen Scans beginnen und wählen Sie dann einen der verfügbaren manuellen Scantypen aus dem Untermenü Scan aus. Dazu gehören:
Manueller ST (nur verfügbar unter Verwendung eines ST)
Festgesetzter Abstand
Festgesetzte Zeit
Festgesetzte Zeit/Distanz
Hauptachse
Mehrschnitt
Manuellee Freiform...
Das entsprechende Dialogfeld für den manuellen Scan wird geöffnet. Weitere Informationen zu den Optionen in diesen Dialogfeldern finden Sie unter "Allgemeine Funktionen des Dialogfelds 'Scan'" im Kapitel "Scannen Ihres Werkstücks" in der Hauptdokumentation von PC-DMIS.
Mehr:
Manuell durchgeführte Scans mit einem schaltenden Tastsystem
