Sicherheitsebene hinzufügen
Dieser Schritt fügt eine Sicherheitsebene sieben Millimeter über der Oberfläche Ihres Werkstücks hinzu. Dies hilft, Ihren Taster vor Kollisionen zu schützen. Wenn sich der Messtaster während der Ausführung zwischen den Elementen bewegt, fährt der Messtaster auf diese Sicherheitsebene.
Öffnen Sie das Dialogfeld Parametereinstellungen durch Auswahl von Bearbeiten | Einstellungen | Parameter.
Klicken Sie auf die Registerkarte Sicherheitsebene.
Stellen Sie für den Bereich Aktive Ebene die folgenden Elemente ein:
Achse auf ZPLUS
Wert auf 7
Aktivieren Sie das Kontrollkästchen Sicherheitsebene aktiv (AN), um automatisch einen BEWEGEN/SICHERHEITSEBENE-Befehl zwischen Elementen einzufügen, die Sie später in diesem Tutorial messen möchten.
Klicken Sie auf Übernehmen und dann auf OK, um das Dialogfeld zu schließen. Damit wird ebenfalls ein SICHERHEITSEBENEN-Befehl, der die Sicherheitsebene definiert, in das Bearbeitungsfenster eingefügt.
Klicken Sie das Symbol Sicherheitsebene anzeigen (

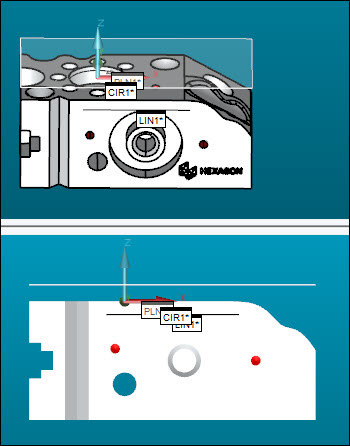

) auf der Symbolleiste Grafikelemente, um die Sicherheitsebene als ein transluzentes Bild darzustellen. Ihre Sicherheitsebene sollte folgendermaßen aussehen:
Klicken Sie erneut das Symbol Sicherheitsebene anzeigen () auf der Symbolleiste Grafikelemente, um die Sicherheitsebene auszublenden. Die Sicherheitsebene ist immer noch da, aber ausgeblendet.
Weitere Informationen zu Sicherheitsebenen finden Sie im Abschnitt "Voreinstellungen" unter "Parametereinstellungen: Registerkarte 'Sicherheitsebene'" der Hauptdokumentation von PC-DMIS.
Fahren Sie mit dem nächsten Schritt fort: "Hinzufügen von Kommentaren".
