Das CAD-Modell wird mit dieser Version von PC-DMIS ausgeliefert. Außerdem geht das Tutorial davon aus, dass Sie folgendes haben:

• Eine Grundplattenbefestigung

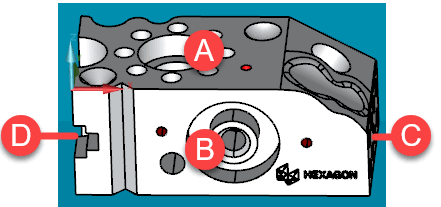

• Eine pfostenartige, zylindrische Halterung, die mit dem Hexagon-Prüfblock verbunden werden kann.

Sie können das Werkstück direkt auf den Tisch legen und die Vorrichtung ignorieren, wenn Sie möchten. Möglicherweise hat Ihr Taster jedoch nicht genügend Freiraum, um Merkmale an den Seitenflächen zu messen.

Vorrichtung und Werkstück verbinden

Wenn Sie dieses eigentliche Werkstück nicht haben, können Sie ein ähnliches Teil mit mehreren Kreisen und einem Konus verwenden, den Sie messen können.

1. Verbinden Sie eine Zylindervorrichtung mit einer Gewindegrundplatte oder mit dem KMG-Tisch selbst.

2. Verbinden Sie den Hexagon-Prüfblock mit der Oberseite der Zylinderbefestigung mit Gewinde.

3. Orientieren Sie den Prüfblock auf Ihrem KMG-Tisch so, dass Ihr Taster problemlos Zugang zur Ober- und Unterseite hat.

Für Offline-Benutzer

1. Verbinden Sie eine Zylindervorrichtung mit einer Gewindegrundplatte oder mit dem KMG-Tisch selbst.

2. Verbinden Sie den Hexagon-Prüfblock mit der Oberseite der Zylinderbefestigung mit Gewinde.

3. Orientieren Sie den Prüfblock auf Ihrem KMG-Tisch so, dass Ihr Taster problemlos Zugang zur Ober- und Unterseite hat.

Den Taster verbinden

Befestigen Sie einen Tastenkörper mit beliebigen Verlängerungen und eine Rubinspitze für einen taktilen Taster am vertikalen Stößel des KMG. Notieren Sie sich die verwendeten Hardwarekomponenten, damit Sie den Taster später in PC-DMIS definieren können.

• Wenn Ihr KMG NICHT eingeschaltet ist, fahren Sie mit dem Thema "Starten und Nullpunktfahrt des KMG" fort.

• Wenn Ihr KMG bereits eingeschaltet ist und zum Nullpunkt gefahren wurde, und Sie PC-DMIS gestartet haben, fahren Sie mit "Neue Messroutine erstellen" fort.
