Drittens müssen Sie einen Kreis auf der Oberseite mit drei oder mehr Messpunkten erfassen. Dieses Tutorial verwendet vier Messpunkte.
Rote Pfeilbasen zeigen einen Kreis mit vier Messstellen
Bewegen Sie den Zeiger im Grafikfenster in der Draufsicht auf die Mitte der großen Bohrung auf der Oberseite.
Klicken Sie auf die Innenseite der Bohrung, um einen Treffer zu erfassen. Nehmen Sie drei oder mehr Messpunkte in ungefähr gleichen Abständen um die Innenseite der Bohrung auf.
Dies kann Ihnen helfen, das Element im Grafikfenster zu positionieren, um die Messpunkte zu erfassen: Zum Vergrößern und Verkleinern drehen Sie das Mausrad. Um das Werkstück zu drehen, halten Sie die Maustaste gedrückt und ziehen Sie dann den Mauszeiger.
Drücken Sie nach dem letzten Messpunkt die Taste ENDE.
PC-DMIS wird eine Element-ID (CIR1) und einen gemessenen Kreis im Grafikfenster anzeigen.

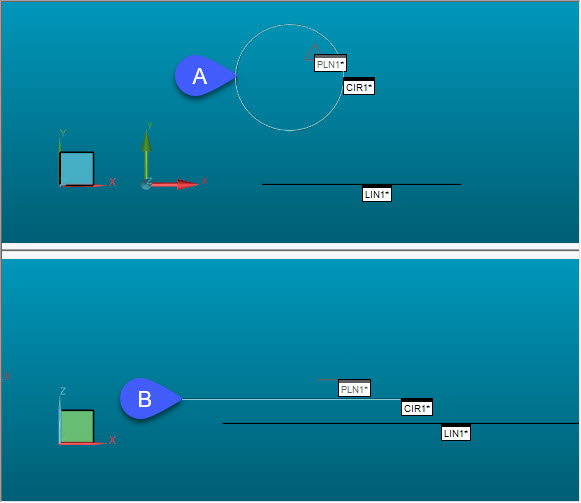

A - Kreiselement in der Z+ Ansicht
B - Kreiselement in der Y- Ansicht
PC-DMIS fügt auch den Befehl ELEMENT/KREIS in das Bearbeitungsfenster ein.
Fahren Sie mit dem nächsten Schritt fort: "Skalieren des Bildes".
