Dieser Schritt ändert die Punkt-zu-Punkt-Positioniergeschwindigkeit des KMGs.
Wählen Sie die Menüoption Bearbeiten | Einstellungen | Einrichten, um das Dialogfeld Setup-Optionen aufzurufen.
Wählen Sie die Registerkarte Werkstück/Maschine aus.
Deaktivieren Sie im Bereich KMG das Kontrollkästchen Absolute Geschwindigkeiten anzeigen, wenn es markiert ist.
Registerkarte 'Werkstück/KMG' mit deaktivierter Option 'Absolute Geschwindigkeiten anzeigen'
Klicken Sie auf OK, um die Änderung zu speichern und das Dialogfeld zu schließen, und die Geschwindigkeiten prozentual anzuzeigen.
Öffnen Sie das Dialogfeld Parametereinstellungen durch Auswahl von Bearbeiten | Einstellungen | Parameter.
Setzen Sie auf der Registerkarte Bewegung das Feld Bewegungsgeschwindigkeit auf 50. Die Standardeinstellungen für die anderen Optionen sind für dieses Tutorial zufriedenstellend.

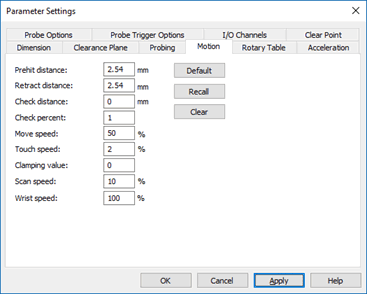

Registerkarte 'Bewegung' mit Bewegungsgeschwindigkeit auf 50 %
Klicken Sie auf OK, um das Dialogfeld zu schließen und fügen Sie nach dem Befehl MODUS/CNC einen BEWEG_GESCHW/50-Befehl in das Bearbeitungsfenster ein.
Dieser Befehl gibt einen Prozentsatz der maximalen Maschinengeschwindigkeit an. Basierend auf diesem Befehl bewegt PC-DMIS das KMG mit der Hälfte seiner maximalen Geschwindigkeit für nachfolgende Befehle.
Weitere Informationen zur Bewegungsgeschwindigkeit und zu den anderen Bewegungsoptionen finden Sie im Abschnitt "Voreinstellungen" unter "Parametereinstellungen: Registerkarte 'Bewegung'" der Kerndokumentation von PC-DMIS.
