Dialogfeld 'Merkmal NEIGUNG'
Mit der Menüoption Einfügen | Merkmal | Neigung können Sie den Neigungsfehler einer Ebene oder Geraden im Verhältnis zu einem entsprechenden Bezugselement (Ebene oder Gerade) berechnen. (Wird nur ein Element ausgewählt oder eingegeben, verwendet PC-DMIS die aktuelle Arbeitsebene als Bezugselement.)
Ähnlich wie bei den Merkmalen Rechtwinkligkeit oder Parallelität können Sie für das Neigungsmerkmal einen Winkel vorgeben, der nicht 90 Grad (Rechtwinkligkeit) oder 0 Grad (Parallelität) beträgt. Wenn Sie beispielsweise einen Winkel von 45 Grad vorgeben, erzeugt PC-DMIS bei 45 Grad ein Toleranzband und überprüft, dass die Messpunkte innerhalb dieses Toleranzbandes liegen.

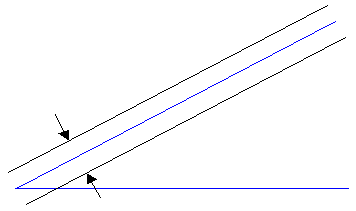

Der gemessene Wert ist ein Winkel (blau). Das Toleranzband des Neigungsmerkmals sind zwei parallele Linien oder Ebenen (schwarz), die nie zusammentreffen.
Mehr:
So berechnen Sie den Neigungsfehler mit der Option NEIGUNG:
