Sie suchen nach TR F<-Merkmalen? Wenn ja, siehe:
Mit der Menüoption Einfügen | Merkmal | Lauf | Rundlauf und Gesamtlauf können Sie den Umlauf des ersten Elements in Bezug auf das zweite Element ermitteln (d. h., das zweite Element wird zum Bezugselement). Ist nur ein Element ausgewählt, werden der Nullpunkt und die aktuelle Arbeitsebene zum Bezugselement. In diesem Fall verwendet PC-DMIS die Position des Nullpunkts und der Richtung der Arbeitsebene für das Bezugselement. Der im Bearbeitungsfenster für das Bezugselement angezeigte Text lautet "DER NULLPUNKT".
Die Option "Rundlauf" kann in Verbindung mit Kreisen, Kegeln, Zylindern und Kugeln eingesetzt werden.

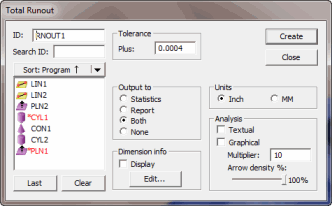

Merkmal „Gesamtlauf“ (Dialogfeld)
"Gesamtlauf" wird in Verbindung mit Zylindern, Kegeln und Ebenen eingesetzt.

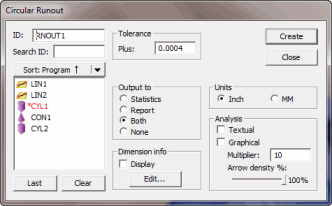

Merkmal „Rundlauf“ (Dialogfeld)
Dieser Merkmalstyp gilt als einseitig, d.h., es gilt ein einziger positiver Toleranzwert.
Mehr:
Informationen zur Funktion "Lauf"
So bestimmen Sie das Merkmal eines Elements mit der Option LAUF:
