Merkmal "Symmetrie" erstellen

Sie suchen nach TR F&LT-Merkmalen? Wenn ja, siehe:

ID Feature Search ID Feature List box Last Two button Clear button Tolerance for Symmetry Dimensions Output To area Display check box Edit button Create button Close button Units area Analysis area

Dialogfeld 'Merkmal SYMMETRIE'

Mit der Menüoption Einfügen | Merkmal | Symmetrie wird die Symmetrie eines Punktesatzes mit einem Bezugselement oder von zwei gegenüberliegenden Geraden mit einem Bezugselement berechnet.

In Übereinstimmung mit der geometrischen Bemaßung und Toleranzfestlegung wird in der folgenden Grafik dargestellt, wie ein Symmetriemerkmal interpretiert und angezeigt wird.

Merkmal SYMMETRIE

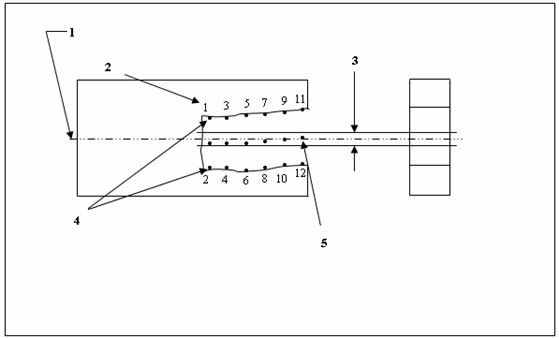

Merkmal SYMMETRIE - Interpretation

1 - Die Ebenenmitte von Bezugselement A.

2 - Reihenfolge der Punktmessungen.

3 - Toleranzbereich von 0.8.

4 - Gegenüberliegende Elemente mit sich abwechselnden Punkten.

5 - Abgeleitete Mittelpunkte.

Erklärung der vorangegangenen Grafik

Unter Berücksichtigung der Größenangaben und RFS müssen alle Mittelpunkte der gegenüberliegenden Elemente des Rechtecklochs zwischen zwei parallelen Ebenen mit einem Abstand von 0,8 voneinander entfernt liegen, wobei die zwei Ebenen den gleichen Abstand zur Bezugsebene A aufweisen. Die angegebene Toleranz und das Bezugselement dürfen nur auf RFS-Basis angewandt werden.

Aufgrund der Art und Weise, wie Symmetrien definiert werden, begrenzt PC-DMIS die Anzahl der Elemente, die für ein Symmetriemerkmal verwendet werden können. Da die Punkte auf dem Bezugselement gleichmäßig angeordnet sein müssen, so dass zwischen ihnen Mittelpunkte gefunden werden können, müssen Sie entweder eine Elementgruppe mit wechselnden Punkten oder zwei gegenüberliegende Geraden mit derselben Anzahl an Punkten auswählen.

Mehr:

So bestimmen Sie das Merkmal eines Elements mit der Option SYMMETRIE:

Obere Toleranz für Symmetrie
