Rundlauf

Einführung

Zulässige Elementtypen

Kreisförmige Elemente

Zylindrische Elemente

Konische Elemente

Planare Elemente

Gültigkeitsregeln

Zulässige Modifikatoren

Dargestellte Optionen

Protokoll

Einführung

Eine Rundlauf-Spezifikation steuert, wie stark die Oberflächenquerschnitte des Elements von perfekten Kreisen, die auf einer Bezugsachse zentriert sind, abweichen können.

Istwert:
Für einen Querschnitt ist dies der Mindestabstand zwischen zwei Kreisen. Diese Kreise sind auf der Bezugsachse zentriert und senkrecht zu ihr ausgerichtet. Sie enthalten den gesamten Querschnitt zwischen ihnen.

Für ein ganzes Element ist dies der schlechteste Istwert aller Querschnitte.

Angenommen, Sie hätten diese Rundlauf-Spezifikation:

Mit der obigen Spezifikation sieht der Istwert für einen der Querschnitte wie folgt aus:

Die tatsächliche Werkstückoberfläche verwendet die durchgezogene Linie, der tatsächliche Bezugspunkt verwendet die gestrichelte Linie, und die kleinste Toleranzzone, der die Oberfläche des Querschnitts enthält, wird im schattierten Bereich angezeigt. Das Toleranzfeld ist genau koaxial zur Achse der tatsächlichen Bezugsachse. Der Istwert für das gesamte Element ist der schlechteste Istwert aller Querschnitte.

Schließlich sieht der Messwert (mit Bezugsberechnung STANDARD) für einen der Querschnitte wie folgt aus:

Die gemessene Toleranzzone ist genau koaxial zur gemessenen Bezugsachse. In diesem Fall wurden die Messpunkte nicht dicht genug gemessen, so dass der Messwert kleiner ist als der tatsächliche Wert. Der Messwert für das gesamte Element wäre der schlechteste Messwert aller Querschnitte.

Zulässige Elementtypen

Sie können kreisförmige, zylindrische, konische oder planare Elemente mit Oberflächendaten verwenden. Weitere Informationen zu den Kreisen, Zylindern, Kegeln und Ebenen, die Oberflächendaten haben, finden Sie unter "Elementtypen mit und ohne Oberflächendaten". Diese Elemente müssen nominell konzentrisch mit der Bezugsachse sein.

Kreisförmige Elemente

Diese geometrische Toleranz interpretiert kreisförmige Merkmale als einen einzigen Querschnitt.

Messwert:
Dies ist der Abstand zwischen zwei Kreisen. Die Kreise enthalten alle gemessenen Punkte zwischen ihnen. Die Kreise sind auf der Bezugsachse zentriert und senkrecht zu ihr.

In der Regel sind die beiden Kreise koplanar. Das bedeutet, dass die Fläche den Kegelwinkel Null hat. Mit der Option "Kegelhalbwinkel" im Befehl können Sie jedoch eine konische Oberfläche angeben. In diesem Fall winkelt PC-DMIS die beiden Kreise so an, dass die Toleranzzone senkrecht zur Sollfläche steht. Der Kegelhalbwinkel stellt den Winkel der Nennfläche dar, nicht das Toleranzfeld.

Diese inneren und äußeren Konventionen wurden so gewählt, dass sie typische Standardwerte darstellen. Meistens zeigen die äußeren Kreisvektoren in Richtung des Kegelscheitels—im Fall des positiven Winkels. Außerdem zeigen die Vektoren der inneren Kreise meistens vom Kegelscheitelpunkt weg—im Fall des positiven Winkels.

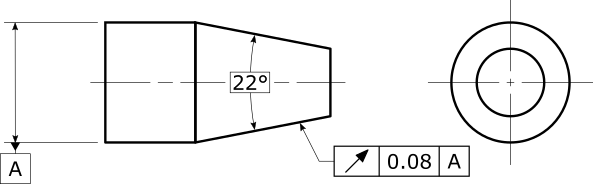

Nehmen wir an, Sie haben die folgende Spezifikation, und Sie entscheiden sich, den Kegel als eine Reihe von Kreisen zu messen (auch wenn wir die Verwendung eines Kegelmerkmals empfehlen):

In diesem Fall sind die Kreise Außenkreise, d. h. wenn der Vektor des Kreises nach rechts (zum Kegelscheitelpunkt) zeigt, sollte der Kegelhalbwinkel auf +11° gesetzt werden. Wenn der Vektor des Kreises nach links (vom Kegelscheitelpunkt weg) zeigt, sollte der Kegelhalbwinkel auf -11° gesetzt werden.

Zylindrische Elemente

Diese geometrische Toleranz teilt die Daten eines zylindrischen Elementes in mehrere Querschnitte auf. Die Toleranz bewertet den Rundlauf an jedem Querschnitt. Um Ihre Chancen zu maximieren, den schlechtesten tatsächlichen Querschnitt zu finden, empfehlen wir, den Zylinder mit vielen Querschnitten zu messen

Messwert:
Über das gesamte Element ist dies der Messwert des ungünstigsten Querschnitts. Wenn Sie die Messdaten nicht in Querschnitten gemessen haben, zeigt PC-DMIS einen Fehler an.

Konische Elemente

Diese geometrische Toleranz teilt die Daten eines konischen Merkmals in mehrere Querschnitte auf. Die Toleranz bewertet den Rundlauf an jedem Querschnitt. Sie richtet jede Toleranzzone senkrecht zur Nennfläche aus. Um Ihre Chancen zu maximieren, den schlechtesten tatsächlichen Querschnitt zu finden, empfehlen wir, den Kegel mit vielen Querschnitten zu messen

Messwert:
Über das gesamte Element ist dies der Messwert des ungünstigsten Querschnitts. Wenn Sie die Messdaten nicht in Querschnitten gemessen haben, zeigt PC-DMIS einen Fehler an.

Planare Elemente

Diese geometrische Toleranz unterteilt die Daten von einem planaren Element in einen oder mehrere kreisförmige Abschnitte um die Bezugsachse. Die Toleranz richtet jede Toleranzzone senkrecht zur Nennfläche aus. Um die Chancen zu maximieren, den schlechtesten tatsächlichen Kreisquerschnitt zu finden, empfehlen wir Ihnen, die Ebene mit vielen Kreisquerschnitten zu messen.

Messwert:
Über das gesamte Element ist dies der Messwert des schlechtesten Kreisquerschnitts. Wenn Sie die Messdaten in kreisförmigen Abschnitten, die die Bezugsachse umgeben, nicht gemessen haben, erhalten Sie von PC-DMIS einen Fehler.

Gültigkeitsregeln

Der Bezugsrahmen muss eine klare Bezugsachse festlegen.

Zulässige Modifikatoren

Keiner. Diese geometrische Toleranz lässt keine Modifikatoren zu.

Dargestellte Optionen

Bei kreisförmigen Elementen ermöglicht die Option "Kegelhalbwinkel", dass der Kreis einen Querschnitt einer konischen Oberfläche anstelle einer zylindrischen Oberfläche darstellt. Dadurch wird die Ausrichtung der Toleranzzone angepasst. Sowohl positive als auch negative Kegelhalbwinkel sind sinnvoll, wodurch Sie steuern können, ob die Öffnungsrichtung des nominalen Kegels parallel oder antiparallel zum Vektor des nominalen Kreises ist.

Bei Innenkreisen mit positiven Kegelhalbwinkeln zeigt der Kreisvektor von kleineren Kegeldurchmessern zu größeren Kegeldurchmessern. Negative Kegelhalbwinkel sind umgekehrt. Diese Konvention wurde gewählt, weil sie positive Winkel für die meisten Anwender zum häufigsten Fall macht.

Bei Außenkreisen mit positiven Kegelhalbwinkeln zeigt der Kreisvektor von größeren Kegeldurchmessern zu kleineren Kegeldurchmessern. Negative Kegelhalbwinkel sind umgekehrt. Diese Konvention wurde gewählt, weil sie positive Winkel für die meisten Anwender zum häufigsten Fall macht.

Wenn mindestens ein Bezugselement Flächendaten hat, steuert der Bezugsberechnungstyp, wie die gemessenen Bezüge aus den Flächendaten der Bezugselemente berechnet werden sollen. Weitere Informationen finden Sie unter "Wie PC-DMIS Bezüge löst und verwendet".

Protokoll

Hier ist ein Beispielprotokoll für eine Rundlauftoleranz eines Zylinders.
