Bevor Sie eine Bezugsreferenz verwenden können, müssen Sie sie in Ihrer Messroutine definieren. Dies können Sie mit dem Befehl Bezugsdefinition (DATDEF) tun. Um eine Bezugsreferenz zu definieren und diesen Befehl zu erstellen, wählen Sie im Menü Einfügen | Merkmal | Bezugsdefinition.

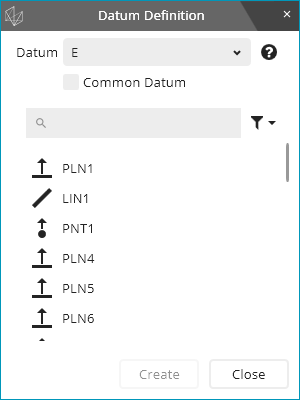

Das Dialogfeld Bezugsdefinition wird eingeblendet:
Geben Sie in das Feld Bezug den Namen des Bezugs ein oder wählen Sie ihn aus.
Wählen Sie aus der Liste der Bezugselemente ein oder mehrere Bezugselemente aus.
Wenn Sie ein Element auswählen, stellt die Bezugsreferenz einen einzelnen Bezüge dar. Nachdem Sie dieses Element ausgewählt haben, filtert PC-DMIS die Elementliste so, dass sie nur andere Elemente mit denselben Merkmalen anzeigt. Wenn Sie beispielsweise einen Kreis mit einem Durchmesser von 25 mm wählen, wird die Liste nach anderen Kreisen mit demselben Durchmesser gefiltert. Dies erleichtert Ihnen die Auswahl zusätzlicher, ähnlicher Merkmale, so dass Ihre Bezugsreferenz ein Bezugsmuster darstellt.
Klicken Sie auf Erzeugen.
Verwenden Sie bei Bedarf weiterhin das Dialogfeld, um zusätzliche Bezüge und allgemeine Bezüge zu erstellen.
Die Syntax im Bearbeitungsfenster für den Befehl Bezugsdefinition im Befehlsmodus sieht wie folgt aus:
DATDEF/A,ELEMENTE=EBENE2,,
Bezug - Dieses Feld definiert den Namen des Bezugsreferenz. Er besteht in der Regel aus einem einzelnen Buchstaben wie E oder einer Folge von wenigen Buchstaben wie BG.
Allgemeiner Bezug - Mit diesem Kontrollkästchen können Sie einen allgemeinen Bezug definieren. Wenn Sie dieses Kontrollkästchen markieren, werden in der Elementliste keine Elemente mehr angezeigt; stattdessen werden Bezüge angezeigt, die Sie bereits definiert haben, und die mit den Bezügen verbundenen Elemente.

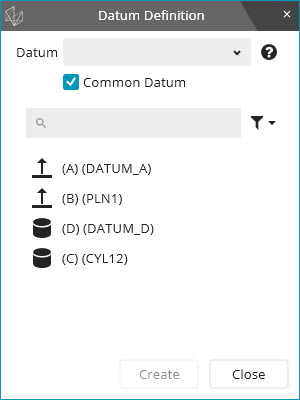

Dialogfeld "Bezugsdefinitionen" mit aktiviertem Kontrollkästchen "Allgemeiner Bezug"
Um zum Beispiel den allgemeinen Bezug A-B zu definieren, definieren Sie zuerst den Bezug A, dann den Bezug B und aktivieren dann das Kontrollkästchen Allgemeiner Bezug. Wählen Sie aus der Liste der verfügbaren Bezüge den Bezug A und dann den Bezug B, um den allgemeinen Bezug A-B zu definieren.
Wenn Sie einen allgemeinen Bezug verwenden, könnte die Syntax des Bearbeitungsfenster des Befehls Bezugsdefinition im Befehlsmodus wie folgt aussehen:
DATDEF/A-B,ELEMENTE=BEZUG_A,EBENE1,
