Eine Ebenheitsspezifikation steuert, wie stark das Element von einer perfekten Ebenheit abweichen kann. Mit anderen Worten, die Ebenheit bewertet, wie flach das Element ist. PC-DMIS unterstützt nur Ebenheitsangaben auf Ebenen.
Istwert:
Dies ist der Mindestabstand zwischen zwei parallelen Ebenen, die die gesamte Fläche zwischen sich enthalten.
Messwert:
Dies ist der Abstand zwischen zwei parallelen Ebenen, die alle gemessenen Punkte zwischen sich enthalten. Eine Besteinpassungs-Routine bestimmt die Flächennormale der beiden Ebenen. Abhängig von der Messunsicherheit, wie viele Punkte Sie gemessen haben und wo Sie die Punkte aufgenommen haben, kann dieser größer oder kleiner als der Istwert sein. Im folgenden Beispiel wurden zu wenige Punkte gemessen, so dass der Messwert kleiner als der Istwert ist:
Sie können planare Elemente mit Flächendaten verwenden. Details zu Ebenen mit Flächendaten finden Sie unter "Elementtypen mit und ohne Flächendaten".
Keiner. Diese geometrische Toleranz lässt keine Modifikatoren zu.
Dargestellte Optionen
Der Berechnungstyp für die Toleranzzone steuert die Besteinpassungsroutine:
STANDARD - Dadurch wird eine Besteinpassungs-Ebene für den Minimalbereich (auch Min-Max genannt) berechnet. Es findet den kleinsten gemessenen Wert angesichts der Flächendaten. Sie ist mathematisch der Spezifikation sehr ähnlich, denn wenn die Punkte dicht und mit hoher Genauigkeit gemessen wurden, wird der Messwert dem Istwert sehr nahe kommen.
LSQ - Dadurch wird eine Besteinpassungsebene mit den kleinsten Quadraten berechnet, wobei die Summe der Quadrate der Abweichungen zur Besteinpassungsebene minimiert wird. Diese Option erzeugt einen größeren Messwert (sie ist konservativer als die Option STANDARD). Aber im Allgemeinen rechnet diese Option schneller.
Hier ist ein Beispielprotokoll für eine Ebenheitstoleranz:
Wenn Sie das Kontrollkästchen Pro Einheit aktivieren, hat die Ebenheit zwei Segmente. Das erste (obere) Segment ist die Gesamtflachheit, wie oben beschrieben. Das untere Segment ist die Ebenheit pro Einheit, die die Größe, Form und Ausrichtung einer Einheit definiert. Die Toleranzen pro Einheit steuern, wie flach jede mögliche Einheit des tolerierten Elements ist.
Sie sind dafür verantwortlich, Folgendes zu tun:
Wählen Sie eine quadratische oder rechteckige Einheit.
Wählen Sie die Größe oder die Größen der einzelnen Einheiten.
Steuern Sie die Ausrichtung der Einheit.
Steuerung der Ausrichtung der Einheit
Der Einheitenorientierungsvektor steuert, wie das Gerät innerhalb der ebenen Fläche orientiert ist. Er ist immer normalisiert und immer senkrecht zur Nennflächennormalen der Ebene. Sie können den Vektor mit der Schaltfläche Einheitenausrichtung auf der Registerkarte Elementkontrollrahmen des Dialogfelds Einheitenausrichtung bearbeiten. Weitere Informationen finden Sie unter "Einheitenausrichtung" im Thema "Registerkarte Toleranzrahmen". Bei einer rechteckigen Einheit stellt der Orientierungsvektor die Richtung des ersten Merkmals der Einheitenfläche dar. Wenn die Einheitsfläche z. B. 5x3 ist, dann entspricht der Einheitsorientierungsvektor der 5. Bei einer quadratischen Einheit stellt der Vektor die Richtung einer der Seiten des Quadrats dar.
Istwert:
Konzeptionell wird das gesamte tolerierte Element in eine unendliche Anzahl von überlappenden Einheiten unterteilt. Jede Einheit hat die definierte Einheitsgröße, -form und -ausrichtung. Jede Einheit hat ihren eigenen Ebenheits-Istwert. Der Istwert der Ebenheit für das gesamte Element ist der Istwert der schlechtesten Einheit.
Messwert:
Es gibt eine sehr große Anzahl von überlappenden Einheiten, die Untermengen der gemessenen Punkte enthalten. Für jede Einheit ist der Messwert der Mindestabstand zwischen zwei parallelen Ebenen. Diese Ebenen enthalten die Untermenge der gemessenen Punkte der Einheit zwischen ihnen. Dies entspricht dem Berechnungstyp des Toleranzbereichs STANDARD. Der Berechnungstyp des Toleranzbereichs der kleinsten Quadrate ist für Toleranzen pro Einheit nicht verfügbar.
Der Messwert für das gesamte Element ist der gemessene Wert der schlechtesten Einheit.
Der Algorithmus, den der Befehl für die geometrische Toleranz verwendet, prüft nicht jede mögliche Einheit. Stattdessen wird intelligent nach der schlechtesten Einheit gesucht. Es findet immer die schlechteste Einheit. Sie kann dies mit viel weniger Rechenzeit tun, als wenn sie jede mögliche Einheit überprüft.
Ab PC-DMIS 2020 R2 können Sie die Ausrichtung der Einheit steuern. Die Einheitsorientierungsvektoren sind in Werkstückkoordinaten. In früheren Versionen konnten Sie mit XactMeasure pro Einheit Ebenheit nicht die Ausrichtung einer Einheit steuern. Außerdem wurden die Einheiten auf das Maschinenkoordinatensystem und nicht auf das Werkstückkoordinatensystem ausgerichtet.
Ab PC-DMIS 2020 R2 ist der Ebenheitsalgorithmus pro Einheit konservativ. Das bedeutet, dass der Algorithmus immer die schlechteste Einheit findet. In früheren Versionen bewertete XactMeasure die Ebenheit pro Einheit eine große Anzahl von Einheiten, fand aber nicht immer die schlechteste Einheit.

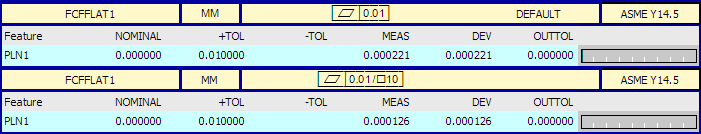

Hier ist ein Beispielprotokoll für eine Ebenheitstoleranz pro Einheit. Das obere Etikett ist für die Gesamtebenheit und das untere Etikett für die Ebenheit pro Einheit.
