Die Registerkarte Nennwerte des Dialogfelds Geometrische Toleranz ist für Positionstoleranzen und für geometrische Toleranzen mit Größentoleranz verfügbar.

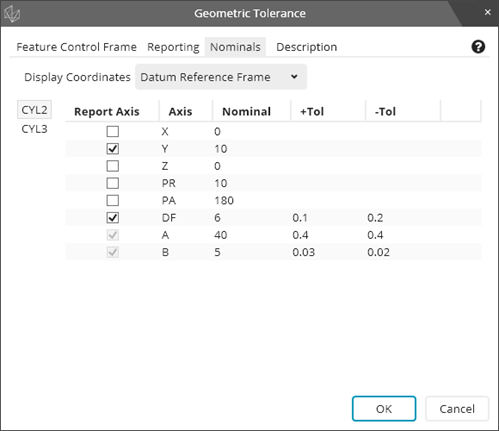

Er sieht wie folgt aus:
Diese Liste steuert das Koordinatensystem, in dem die Nennwerte gemeldet werden. Sie können zwischen Bezugsrahmen und Aktueller Ausrichtung wechseln, um die angezeigten Nennwerte zu ändern.
Nachdem Sie auf OK oder Erstellen geklickt haben, ändert PC-DMIS das Koordinatensystem, in dem die Ergebnisse gemeldet werden.

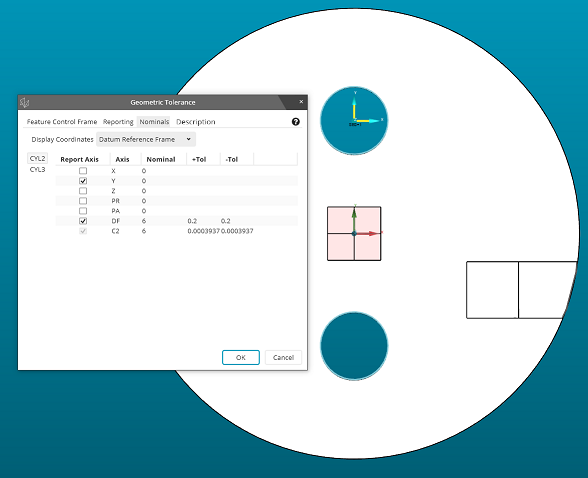

Sie können die beiden Koordinatensysteme im Grafikfenster wie folgt visualisieren:
Im obigen Beispielbild befindet sich das Trieder für die aktuelle Ausrichtung in der Mitte des Werkstücks. Das Trieder für das Bezugsrahmen-Koordinatensystem ist in der oberen Bohrung dargestellt.
Das Trieder wird nicht dynamisch aktualisiert, während Sie das Dialogfeld Geometrische Toleranz verwenden. Sie müssen auf Erstellen oder OK klicken, um das aktualisierte Trieder zu sehen.
In der Tabelle der Elemente können Sie Folgendes tun:
Anzeige der nominalen Positionen der betrachteten Elemente in den gewählten Anzeigekoordinaten.
Steuerung der Größentoleranzen der betrachteten Elemente und Bezüge.
Bestimmung, welche Achsen in das Protokoll aufgenommen werden sollen.
Mit den Registerkarten auf der linken Seite können Sie steuern, welches betrachtete Element angezeigt werden soll. Jedes Element hat eine kleine Registerkarte, die Sie anklicken können:
Auf der Registerkarte jedes Elements können Sie die nominale Position des betrachteten Elements anzeigen.
Die Spalte Protokollachse der Nennwerttabelle bestimmt, ob diese Achse in das Protokoll aufgenommen werden soll. Sie können die Kontrollkästchen markieren, um die gewünschten Informationen anzuzeigen.
Die Spalte Achse in der Nennwerttabelle enthält die Namen der Achsen, die Sie möglicherweise melden möchten. Diese Namen stehen für die folgenden Elemente:
X - Dies bedeutet die X-Koordinate.
Y - Dies bedeutet die Y-Koordinate.
Z - Dies bedeutet die Z-Koordinate.
PR - Damit ist der polare Radius gemeint.
PA - Damit ist der Polarwinkel gemeint.
DF - Dies bedeutet Durchmesser des Elements (oder Größe).

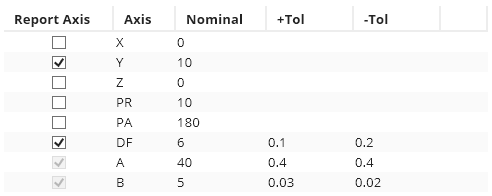

Wie Sie in der Abbildung unten sehen können, befinden sich die Bezüge auch in der Achsenspalte:
Es erscheinen nur Bezüge der Größe. Das Kontrollkästchen Protokollachse ist für diese Zeilen nicht verfügbar.
Die Spalte Nennwert der Nennwerttabelle enthält die Nennwerte der zu protokollierenden Achsen und die Nenngrößen der Bezugselement der Größe.
Die Spalte +Tol der Nennwerttabelle enthält die oberen Größentoleranzen der betrachteten Elemente und Bezugselemente der Größe. Hier können Sie die oberen Größentoleranzen bearbeiten.
Die Spalte +Tol der Nennwerttabelle enthält die unteren Größentoleranzen der betrachteten Elemente und Bezugselemente der Größe. Hier können Sie die unteren Größentoleranzen bearbeiten.
Das Kontrollkästchen Untere Tol. negativ anzeigen auf der Registerkarte Merkmal des Dialogfelds Setup-Optionen gilt hier genauso wie auf der Registerkarte Toleranzrahmen. Weitere Informationen finden Sie unter "Registerkarte Toleranzrahmen".
Wenn es deaktiviert ist, sind die Minustoleranzen in der Regel positiv.
Wenn es markiert wird, sind die Minustoleranzen in der Regel negativ.
