Um Probleme mit NX DCI zu beheben, sollten Sie zuerst den Registrierungseintrag DebugDCI des Einstellungseditors auf TRUE setzen. Damit wird die Debug-Datei 'UG_DCI.txt' im Verzeichnis erstellt, dass die ausführbare Datei von PC-DMIS erstellt.
Um diesen Registrierungseintrag zu setzen, siehe "Verwendung des Eintrags DebugDCI" in der Dokumentation zum PC-DMIS-Einstellungseditor.
Problem
Wenn Sie eine NX-Werkstückdatei importieren, erhalten Sie folgende Fehlermeldung: "FEHLER - NX-Anwendungsdatei konnte nicht gefunden werden!"
Mögliche Ursachen
Ist die Umgebungsvariable 'UGII_ROOT_DIR' richtig eingestellt?
Diese Umgebungsvariable wird während des NX-Installationsprozesses erstellt. PC-DMIS verwendet sie zum Auffinden der NX-Anwendungsdatei. Um den Wert zu überprüfen, öffnen Sie das Befehlseingabefenster, geben echo %UGII_ROOT_DIR ein und drücken die Eingabetaste. Wenn die Umgebungsvariable korrekt installiert ist, gibt das Befehlseingabefenster das Verzeichnis zurück, das die Umgebungsvariable enthält: C:\ugs180\UGII\.
Befindet sich die NX-Anwendungsdatei im angezeigten Verzeichnis?
Die NX-Anwendungsdatei 'libufun.dll' sollte sich im Verzeichnis '%UGII_ROOT_DIR%' befinden. Um dies zu überprüfen, öffnen Sie ein Befehlseingabefenster, geben dir %UGII_ROOT_DIR% ein und drücken die Eingabetaste. Im Befehlseingabefenster sollten Sie jetzt die Anzeige der libufun.dll-Datei sehen.
Verfügen Sie über die notwendigen Lizenzmerkmale für NX?
Die erforderlichen Lizenzmerkmale sind in der Tabelle "Lizenz-Mindestanforderungen" aufgelistet. Sie haben die Möglichkeit, zu überprüfen, ob der Lizenzmanager ausgeführt wird und ob die benötigten Lizenzmerkmale verfügbar sind, indem Sie das Hilfsprogramm LMTOOLS von NX dazu verwenden. Dieses Hilfsprogramm kann durch Öffnen der Datei lmtools.exe, die sich im Verzeichnis UGFLEXLM befindet, ausgeführt werden. Nachdem dieses Programm ausgeführt wurde, klicken Sie auf die Registerkarte Server-Status, und dann auf Schaltfläche Diagnose durchführen. LMTOOLS zeigt die Lizenzmerkmale, die Ihre Lizenz enthält sowie deren Verfügbarkeit an. Weitere Informationen zur Verwendung von LMTOOLS finden Sie unter “UG FLEXLM User Guide”.
Ist die NX-Werkstückdatei beschädigt?
NX bietet ein Werkzeug namens UG_INSPECT.EXE an, mit dem überprüft werden kann, ob NX-Werkstückdateien korrumpiert sind. Diese Anwendung befindet sich im NX-Verzeichnis 'UGII' und wird in einer Befehlseingabe ausgeführt. Weitere Informationen zur Verwendung dieses Werkzeugs erhalten Sie, wenn Sie das Befehlseingabefenster öffnen, ug_inspect –help eingeben und dann die EINGABETASTE drücken.

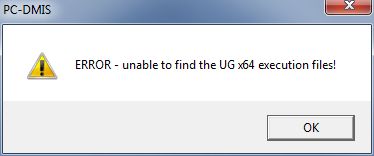

Wenn Sie folgende Fehlermeldung erhalten "FEHLER - UG x64 Ausführungsdateien nicht auffindbar!" , dann handelt es sich bei der PC-DMIS-Version, die Sie derzeit ausführen, um die ist 64-Bit-Version, die versucht die 32-Bit-Version von NX DCI aufzurufen. Installieren Sie die 64-Bit-Version des Programms NX DCI.
