2D-Element mittels Max. Einfallswinkel

Laser-Auto-Elemente besitzen eine Horizontale und Vertikale Schnittzone. PC-DMIS bewertet zunächst alle gescannten Punkte innerhalb dieser Schnittzone.

Für 2D-Elemente (Kreis und Löcher) vergleicht diese Einstellung den geschätzten Nennwert jedes Scanpunktes mit den theoretischen Flächennennwert des Elements.

PC-DMIS schließt Punkte mit einem Vektor außerhalb dieses Winkels werden bei der Messung des Elements aus.

Auf einem Blechwerkstück, dass von beiden Seiten gescannt wurde, wurde ein Laser-Auto-Kreis erzeugt.

Die Elementextraktion - Vertikale Schnittzone ist so definiert, dass auch die Abweichungen des Werkstücks berücksichtigt werden, die in diesem Fall stärker als die Blechstärke ist.

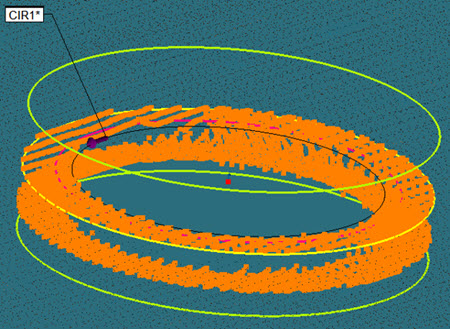

In dieser Abbildung wird kein Max. Einfallswinkel verwendet:

Da die Nennwerte der Scanpunkte nicht in Betracht gezogen werden, verwendet der extrahierte Kreis Daten von beiden Seiten des Werkstücks.

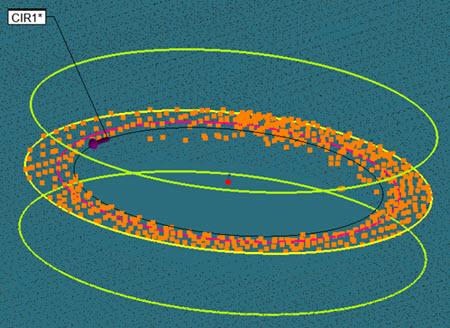

In dieser Abbildung wird ein Max. Einfallswinkel von 75 Grad verwendet:

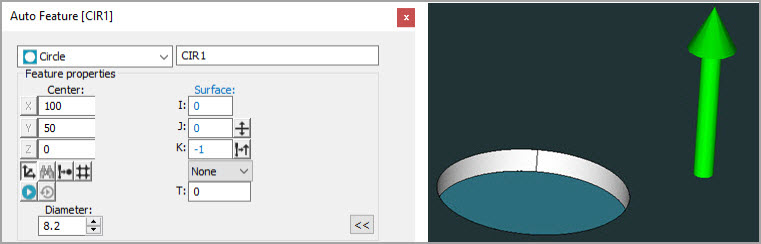

PC-DMIS vergleicht den geschätzten Nennwert jeden Punktes in der Schnittzone mit dem theoretischen Flächenvektor des Laser-Auto-Kreises. PC-DMIS berücksichtigt bei der Elementberechnung keine Punkte mit einem Vektor außerhalb dieses Winkels.
