Zylindermessungen
Passen Sie das Verarbeitungsfenster in der Laseransicht so an, dass möglichst viel der Zylinderoberfläche angezeigt wird. Die Laserebene sollte ungefähr normal zur Zylinderachse stehen (< 30° Abweichung). Abhängig vom Durchmesser des Zylinders verwendet PC-DMIS einen der folgenden Pfade für die Messung:
Pfad 1: Einfacher Scan
Zylinder mit einem Durchmesser kleiner als der nutzbare Teil des Streifens. A ist die Scanbewegung.
Pfad 2: Mehrfach-Scans
Zylinder mit einem Durchmesser grösser als der nutzbare Teil des Streifens
Wenn Sie einen Laserscan eines Merkmals mit einem Tesastar-DSE durchführen, kann die beste Scanrichtung entlang des Vektors des Merkmals oder normal dazu sein. Dies hängt jedoch von der Fähigkeit des Kopfes ab, sich in einem Winkel zu drehen, der es Ihnen ermöglicht, in einer Richtung zu scannen, die normal zur Ausrichtung des Streifens ist.
Bolzenmessungen
Einfacher Scan
Passen Sie das Verarbeitungsfenster in der Laseransicht so an, dass möglichst viel der Zylinderoberfläche angezeigt wird. Die Laserebene sollte in etwa in einem Winkel von 30-60° zur Zylinderachse positioniert sein. Der Scan muss den Bereich auf der Basisebene des Bolzens erfassen, an dem der Zylinder befestigt ist.
Einzeldurchlauf-Laserscan auf Bolzenzylinder

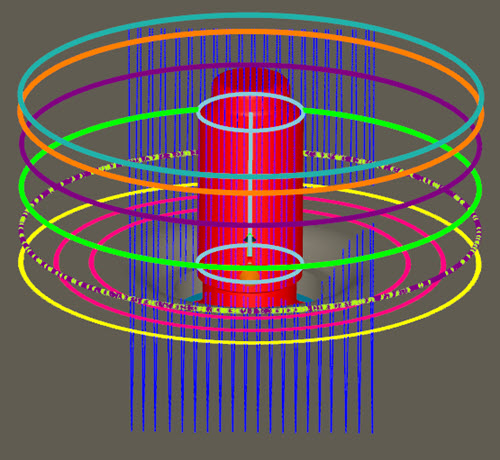

Beispiel für Erstellung eines Pfades für ein direkt gemessenes Zylinder-Laser-Merkmal bei Verwendung von Auto-DSE:
