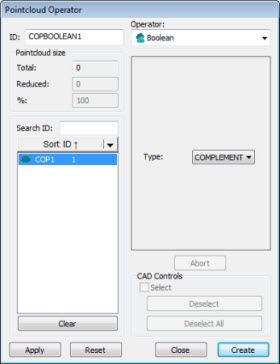

Dialogfeld Punktwolkenoperator - Boolescher Operator
Die Software wendet diesen Vorgang auf ein oder zwei Vorgänge oder PW-Befehle an, die Sie auswählen.
Der Boolesche Operator funktioniert nur mit Daten aus einer PW oder aus Befehlen, die auf dieselbe PW verweisen. Boolesche Operationen zwischen Daten in verschiedenen PW sind nicht erlaubt.
Angenommen, Sie haben in Ihrer Messroutine zwei Punktewolken mit den Namen PW1 und PW2 definiert, die unterschiedliche Sätze von Punktewolken-Daten enthalten. Wenn Sie aus PW1 zwei PWAUSWAHL-Objekte mit den Bezeichnungen PWAUSWAHL1 und PWAUSWAHL2 erstellen, können Sie den Booleschen Operator auf PW1 und eines oder beide PWAUSWAHL-Objekte anwenden, da sie alle aus demselben Datensatz erstellt wurden. Das Objekt PW2 können Sie jedoch nicht verwenden, da es auf einem anderen Satz von Punktewolken-Daten basiert.
Mit PC-DMIS können Sie Boolesche PW-Referenzen im Bearbeitungsfenster manuell ändern, solange sie denselben Datensatz verwenden. Wenn sie nicht denselben Datensatz verwenden, ändert PC-DMIS die Referenz zurück in die ursprüngliche Referenz.
Um die Boolesche Funktion auf eine Punktewolke anzuwenden, klicken Sie in der Symbolleiste Punktewolke auf die Schaltfläche Punktewolke Boolesche Funktion (
).
Die Boolesche Funktion verwendet die folgende Option:
Typ - Dies ist eine Liste mit Optionen für boolesche Typen. Wählen Sie einen Typ aus der Liste, den Sie anwenden möchten:
KOMPLEMENT - Dieser Typ erzeugt die Punkte, die in einem ausgewählten Befehl nicht sichtbar sind.
VEREINIGEN - Wenn diese Option auf die beiden ausgewählten Befehle angewendet wird, wird ein Satz von Datenpunkten aus allen Punkten dieser Befehle erzeugt.
SCHNITTMENGE - Dieser Typ erzeugt einen Satz mit allen Datenpunkten, die in beiden ausgewählten Befehlen auf der gleichen Position liegen.
UNTERSCHIED - Dieser Typ entfernt alle Punkte vom ersten ausgewählten Befehl, die auch im zweiten ausgewählten Befehl vorhanden sind.
Klicken Sie nach der Bearbeitung des Befehls auf Erstellen, um einen Befehl COP/OPER,BOOLEAN in das Bearbeitungsfenster einzufügen.
Zum Beispiel:
COPBOOLEAN1=COP/OPER,BOOLEAN,UNITE,SIZE=0
REF,PW_FUNKT2,PW_FUNKT3,,
