Klicken Sie auf die Schaltfläche Erweitert >> im Dialogfeld Scan, um bei Bedarf das vollständige Dialogfeld anzuzeigen.

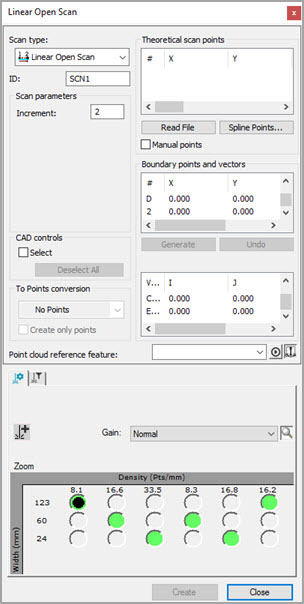

Scan-Dialogfeld für Offenen Linie-Scan
Klicken Sie auf die Registerkarte Grafik, um den Bereich CAD-Steuerungen anzuzeigen. In diesem Bereich können Sie die CAD-Flächenelemente angeben, die die "Theoretischen Punkte" definieren.
Bereich "CAD-Steuerungen"
In einigen Fällen könnte ein Scan über einer bestimmten Fläche beginnen und über viele weitere Flächen geführt werden, bevor er abgeschlossen ist. In solchen Fällen weiß PC-DMIS nicht, welche CAD-Elemente zur Erzeugung des Scans verwendet werden müssen. Es muss daher jede Fläche im CAD-Modell durchsucht werden. Bei einem CAD-Modell mit vielen Flächen kann es einige Zeit dauern, bis die Scanerzeugung erfolgreich ist.
Um diese Auswahlfunktion für CAD-Flächen nutzen zu können, müssen Sie in der Lage sein, CAD-Flächendaten zu importieren und zu benutzen. Stellen Sie sicher, dass Sie die Schaltfläche Flächen zeichnen (
) auswählen. Andernfalls wird beim Klicken auf das CAD-Modell anstatt der gewählten Fläche, der nächste Draht ausgewählt.
Zum Scannen bestimmter Oberflächen:
Aktivieren Sie das Kontrollkästchen Auswählen.
Klicken Sie auf die entsprechenden Flächen. Wenn eine CAD-Fläche ausgewählt worden ist, wird sie im Grafikfenster hervorgehoben. In der Statusleiste wird die Anzahl der gewählten Flächen angezeigt.
Drücken Sie bei der Auswahl der falschen Fläche auf STRG und klicken Sie ein zweites Mal auf diese Fläche. Damit wird die Markierung dieser Fläche aufgehoben. Wenn Sie auf die Schaltfläche Ges.-Auswahl aufheben klicken, wird die Auswahl aller markierten Flächen auf einmal aufgehoben.
Wenn alle gewünschten Oberflächen ausgewählt sind, deaktivieren Sie das Kontrollkästchen Auswählen. Die ausgewählten Flächen bleiben erhalten.
Wenn das Kontrollkästchen Auswählen nicht aktiviert ist, betrachtet PC-DMIS alle Klicks auf die Fläche als Punkte, um den Scanpfad zu erzeugen.
Es sind folgende Optionen verfügbar:
Kontrollkästchen Auswählen - Damit können Sie die CAD-Oberflächen- bzw. Drahtmodellelemente bestimmen, die bei der Suche nach Nennwerten verwendet werden sollen.
Schaltfläche Ges.-Auswahl aufheben - Damit wird die Auswahl aller markierten Flächen auf einmal aufgehoben, die mittels des Kontrollkästchens Auswählen erstellt wurden.
