Die Software extrahiert die nominalen und gemessenen Start- und Endpunkte des Messschiebers, wenn:
Sie den Messschieber erstellen.
Sie den Messschieber in der Messroutine ausführen.
Die Software verwendet die Start- und Endpunkte zur Berechnung des Mittelpunktes. PC-DMIS projiziert dann den Mittelpunkt auf die ausgewählte Achse.
Diese Punkte sind keine individuellen Elemente im Bearbeitungsfenster. Dabei handelt es sich um interne Komponenten des Messschiebers.
Der Startpunkt, Mittelpunkt und Endpunkt werden in den Dialogfeldern Merkmal, Erstellen und Ausrichtung automatisch als abhängige Versatzpunkte angezeigt. Sie können die Punkte dimensionieren und sie in einer Besteinpassungsausrichtung einsetzen, um beispielsweise ein Gusswerkstück mit überschüssigem Material auszurichten.
Die folgenden Beispiele beschreiben verschiedene Einsatzmöglichkeiten der Start-, Mittel- und Endpunkte des Messschiebers bei der Erstellung von Elementen und Ausrichtungen:

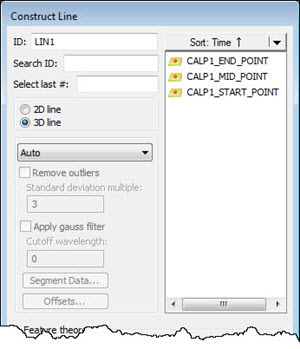

Beispiel für Optionen des Start-, Mittel und Endpunkte beim Erstellen eines abhängigen Elementes

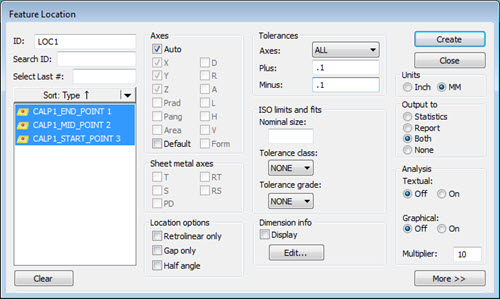

Beispiel für Optionen des Start-, Mittel und Endpunkte beim Erstellen eines Elementlagemerkmals

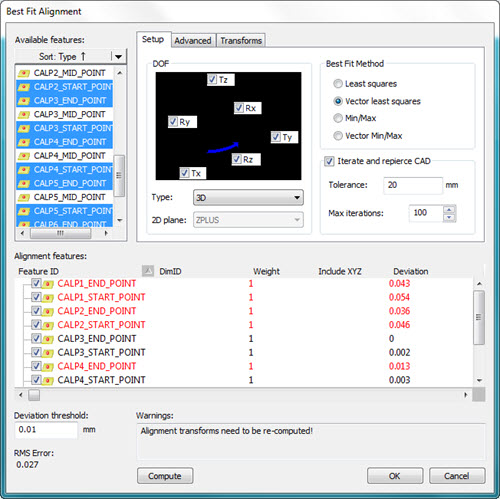

Beispiel für Optionen des Start-, Mittel und Endpunkte beim Erstellen einer Ausrichtung
Dieses Beispiel zeigt den Einsatz der Beschränkungs- und Versatzmethoden beim Definieren eines Messschieber-Elements:

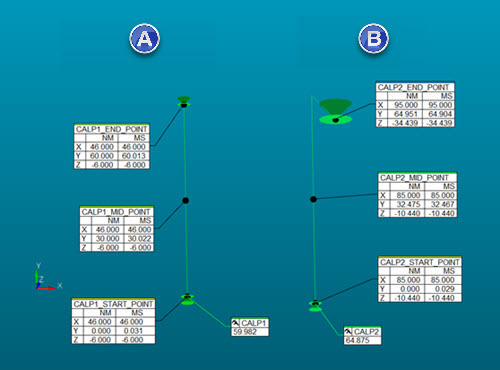

Beispiele für Messschieberpunkte mit den Beschränkungs- (links) und Versatzmethoden (rechts)
(A) - Endpunkte von Messchieber1 beschränkt durch Y-Achse
(B) - Endpunkte von Messchieber2 versetzt an Y-Achse
