Dieser Algorithmus kann den Flächenpunkt durch die Einpassung einer lokalen 2-Krümmung auf die Scanpunkte innerhalb eines kreisförmigen Bereiches, der durch die horizontalen sowie vertikalen Schnittparameter definiert ist, berechnet werden.
Diese Methode ist besonders nützlich zur Berechnung von Flächenpunkten von Ausrundungen.
Die folgende Abbildung zeigt die vergleichenden Ergebnisse der Algorithmen, die für einen Punkt auf einer Ausrundung angewendet wurde:
Erweiterter Flächenpunkt
Erweiterter Flächenpunkt mit Kugel
Erweiterter Flächenpunkt mit Ebene

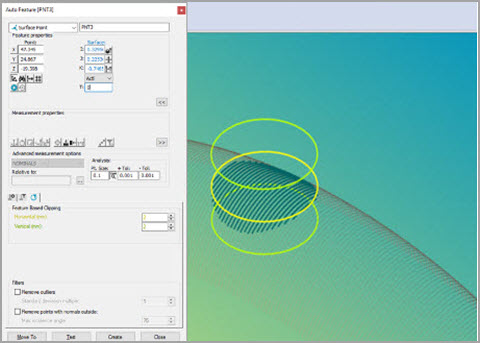

Details Erweiterter Flächenpunkt
Details Erweiterter Flächenpunkt mit Kugel
Details Erweiterter Flächenpunkt mit Ebene

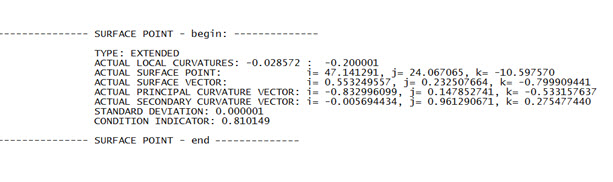

Wenn die Protokolldatei aktiviert ist, sind zusätzliche Informationen zur Berechnung der Erweiterten Flächenpunkte in der Datei "WaiFE_Debug.txt" im Verzeichnis C:\ProgramData\Hexagon\PC-DMIS\2023.1\NCSensorsLogs\FeatureExtractor verfügbar:
Der Zustandsanzeiger (CI) ist eine Zahl von 0 (Null) bis einschließlich 1. Er gibt die Qualität der Punkteverteilung an. 0 (Null) signalisiert eine schlechte Verteilung und 1 eine gute Verteilung. Allgemein gilt ein Wert über 0.4 als ausreichend.
