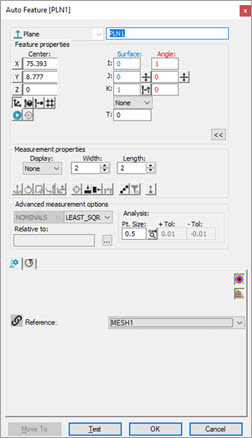

Mit der Dialogbox Laser-Auto-Element können Sie ein Laser-Auto-Element aus einem Netzdatenobjekt extrahieren.
Weitere Details zur Extraktion eines Laser-Auto-Flächenpunktes aus einem Netzdatenobjekt finden Sie unter "Extraktion eines Laser-Auto-Flächenpunktes aus einem Netz".
Wenn Ihre Messroutine nur ein Netz enthält, wird PC-DMIS standardmäßig auf das Netz als Ihr Referenzdatenobjekt gesetzt. Wenn eine PW (oder mehr als eine PW) und ein oder mehrere Netzdatenobjekte vorhanden sind, müssen Sie das richtige Referenzdatenobjekt aus der Liste Referenz der Registerkarte Elementextraktion in der Taster-Werkzeugleiste auswählen.
Wenn PC-DMIS das Laser-Auto-Element aus einem Netzdatenobjekt extrahiert, berücksichtigt PC-DMIS zuerst alle Dreiecksscheitelpunkte innerhalb der Extraktionszone, die durch horizontales und vertikales Ausschneiden definiert sind. Um die Punkte, die in die Extraktionszone fallen, anzuzeigen, klicken Sie auf die Schaltfläche Abgesonderte Punkte Ein-/Ausblenden (
) auf der Registerkarte Laserscan-Eigenschaften.
Klicken Sie auf die Schaltfläche Test, um das Element zu messen und die gemessenen Punkte anzuzeigen.
Beispiele für Elemente, die aus einem Netzdatenobjekt extrahiert wurden

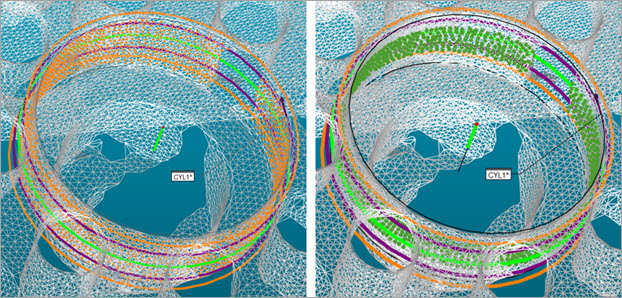

Beispiele für ein Auto-Element Zylinder, der aus einem Netzdatenobjekt extrahiert wurde

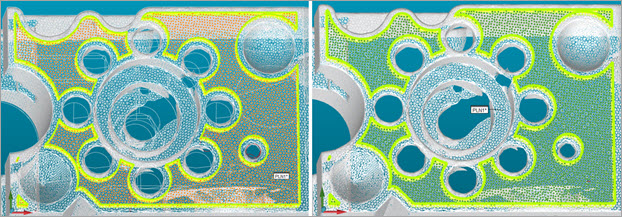

Beispiele für ein Auto-Element Ebene, die aus einem Netzdatenobjekt extrahiert wurde
Die orangefarbenen Punkte zeigen abgesonderte Punkte, die innerhalb der Extraktionszone gefunden wurden.
Grüne Punkte zeigen gemessene Punkte an, nachdem PC-DMIS den Testvorgang durchgeführt hat, wenn Sie auf die Schaltfläche Test klicken.
